為了研究不同的熱敏電阻類型，重要的是要了解顯示電阻和溫度之間線性關系的公式。

作為1個第一級近似，電阻的變化等于1個ST順序溫度系數在溫度電阻乘以變化的。

dR = k.dT

其中，

dR - 阻力變化

k -  第一電阻的溫度系數

dT - 溫度變化

如果電阻溫度系數的值為正，則溫度的升高會增加電阻。這種裝置可以稱為Posistor或正溫度系數熱敏電阻（PTC）。如果k的值為負，則溫度的升高將降低電阻值。這種裝置稱為負溫度系數熱敏電阻（NTC）。

正負溫度系數（PTC）熱敏電阻

工業中使用的PTC熱敏電阻大致分為兩類。對于敏感硅電阻器，第一個名稱為“Silistors”。已知硅化物具有每攝氏度08％的正溫度系數。如果溫度高于175攝氏度，則器件跳轉到負溫度系數區域。PTC熱敏電阻的另一種分類稱為開關型PTC熱敏電阻。它由陶瓷型材料制成，并且已知由于溫度的微小變化而具有非常高的電阻。摻雜劑也添加到材料中，以便它們也顯示出半導電性。已知該裝置具有過渡溫度或“居里”溫度。在設備到達特定點之前，它在其電阻 - 溫度特性中顯示出負溫度系數模式。在此之后，它開始顯示出增加的正溫度系數。此時，阻力也開始發展。硅化物和開關PTC熱敏電阻之間的溫度 - 電阻曲線的主要差異如下所示。

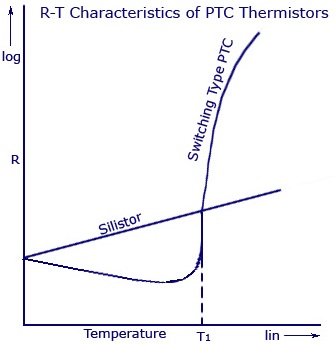

硅電阻和開關型PTC的電阻溫度特性

PTC熱敏電阻應用

該器件以其作為電路保護器件（例如保險絲）的應用而聞名。由于其電阻特性，流過器件的電流導致熱量積聚。因此，如果過量電流流過器件，則器件開始相應地加熱，從而增加其電阻。這種阻力的增加再次增加了熱量。這產生了這樣的效果，其在器件中產生更大的電阻，并限制器件中的電壓和電流量。

另一個主要應用是作為CRT監視器消磁線圈電路的定時器。當CRT監視器打開時，初始電流到達PTC熱敏電阻和消磁線圈。PTC熱敏電阻的尺寸很大，因此，隨著電流的流入，器件的電阻會增加。這會導致熱量積聚，因此消磁線圈會非常快地關閉。消磁線圈對于以平滑的方式減小連續磁場是必要的。這種幫助只能由PTC熱敏電阻提供。

負溫度系數（NTC）熱敏電阻

用于工業的NTC熱敏電阻大致分為兩類。因此，分類基于將電極放置在陶瓷體上的方法。根據不同類型的幾何形狀，形狀和加工方法，可以進一步劃分該主要類別。工業中最常用的主要類別之一是珠型熱敏電阻。根據形狀和制造方法，珠狀熱敏電阻可以再次分為裸珠，玻璃涂層珠，加固珠和玻璃外殼中的珠等等。

另一組NTC熱敏電阻是具有金屬化表面接觸的熱敏電阻。這些熱敏電阻可以使用彈簧觸點或表面安裝來安裝。

NTC熱敏電阻應用

1.NTC熱敏電阻作用于溫度測量（通常在窄跨度和低溫范圍內）。

2.該器件可用于限制電源電路中流過的突然過電流。已知該裝置在開始時具有非常高的電阻值。通過裝置的加熱，電阻逐漸降低。隨著電阻減小，電路的通常操作恢復并且高電流流過它而不損壞電路的其他部分。

3.該裝置用于測量培養箱的溫度。

4.NTC熱敏電阻用于測量和監控電池，同時保持電池充電。

5.它們用于了解汽車發動機內使用的油和冷卻液的溫度。此信息通過間接方式發送回驅動程序。

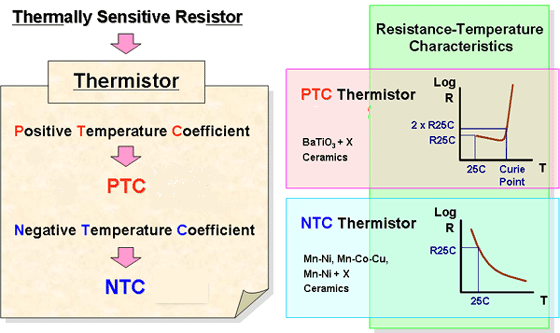

PTC和NTC熱敏電阻比較

熱敏電阻，縮寫為THERMally sensitive resiSTOR。

PTC，縮寫為Positive Temperature Coefficient。

NTC，縮寫為負溫度系數。

PTC和NTC熱敏電阻比較

PTC熱敏電阻的電阻隨溫度升高而增加。

NTC熱敏電阻的電阻隨著溫度的升高而降低。

PTC熱敏電阻主要材料BaTio3，NTC熱敏電阻的主要材料是Mn，Ni，Cu。

PTC熱敏電阻主要應用于過流過載和短路保護，電信保護，照明軟開關延時，電機啟動，溫度傳感和保護，自動調節加熱等。

NTC熱敏電阻主要應用于浪涌電流抑制限制，溫度傳感測量，溫度補償，溫度控制等。
