晶體二極管及其基本應用

應用實例1：半導體變流技術

變流技術是一種電力變換的技術。通常所說的“變流”是指“交流電變直流電，直流電變交流電”。例如，常見的充電器，就使用了交流電變直流電的變流技術。

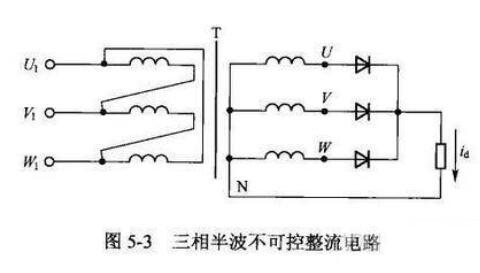

圖5-3所示是三相半波不可控整流電路，任何時刻只有瞬時陽極電壓最高的一相管導通，按電源的相序，每管輪流導通120°。

應用實例2：開關電源

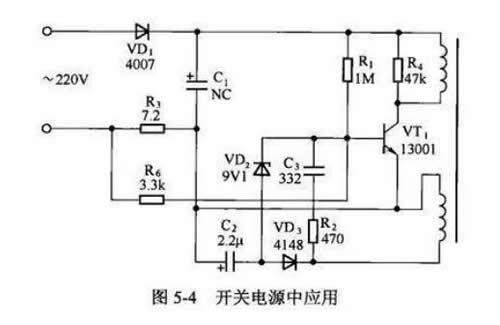

開關電源中的應用電路如圖5-4所示，VT1和開關變壓器組成間歇振蕩器，充電器加電后，220V市電經VD1半波整流后在VT1的C極上形成一個300V左右的直流電壓，經過變壓器初級加到VT1的C極，同時該電壓還經啟動電阻R2為VT1的B極提供一個偏置電壓。由于正反饋?zhàn)饔茫琕T1的Ic迅速上升而飽和，在VT，進入飽和期間，開關變壓器次級繞組產生的感應電壓使VD2導通，向負載輸出一個約9V左右的直流電壓。開關變壓器的反饋繞組產生的感應脈沖經VD3整流、C2濾波后產生一個與振蕩脈沖個數呈正比的直流電壓。此電壓若超過穩壓管VD2的穩壓值，VD2便導通，此負極性整流電壓便加在VT1的B極，使其迅速截止。VT1的截止時間與其輸出電壓呈反比。VD2的導通/截止直接受電網電壓和負載的影響，電網電壓越低或負載電流越大，VD2的導通時間越短，VT1的導通時間越長；反之，電網電壓越高或負載電流越小，VD3的整流電壓越高，VT1的導通時間越長，VT1的導通時間越短。

應用實例3：雙向電力電子開關

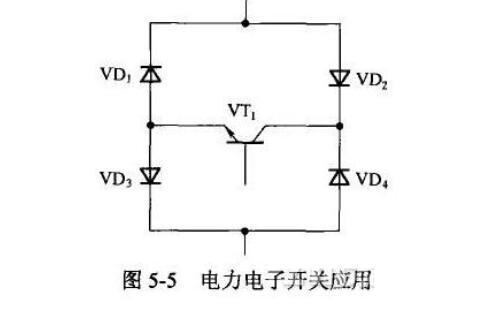

雙向電力電子開關應用電路如圖5-5所示，在斬控式交流調壓電路中電力電子開關必須滿足：開關是全控的，可以控制導通也可以控制關斷，所以必須采用全控型器件。電力電子開關必須是雙向?qū)щ姷模虼藛蝹€(gè)器件是無法滿足要求的，必須用多個器件組合而成。開關頻率較高，一般都在90kHz以上。

只用了一個可控元件，同時由4個二極管組成橋式連接，使得無論外電路電流方向如何 總是流入晶體管的集電極。
