二極管的檢測方法及經驗

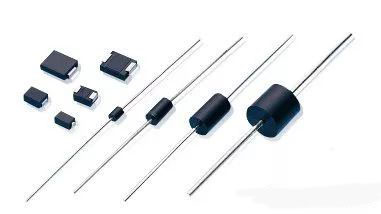

1檢測小功率晶體二極管
1檢測小功率晶體二極管
A判別正、負電極
(a)觀察外殼上的的符號標記。通常在二極管的外殼上標有二極管的符號，帶有三角形箭頭的一端為正極，另一端是負極。
(b)觀察外殼上的色點。在點接觸二極管的外殼上，通常標有極性色點(白色或紅色)。一般標有色點的一端即為正極。還有的二極管上標有色環，帶色環的一端則為負極。
©以阻值較小的一次測量為準，黑表筆所接的一端為正極，紅表筆所接的一端則為負極。
B檢測最高工作頻率fM。晶體二極管工作頻率，除了可從有關特性表中查閱出外，實用中常常用眼睛觀察二極管內部的觸絲來加以區分，如點接觸型二極管屬于高頻管，面接觸型二極管多為低頻管。另外，也可以用萬用表R×1k擋進行測試，一般正向電阻小于1k的多為高頻管。
C檢測最高反向擊穿電壓VRM。對于交流電來說，因?yàn)椴粩嘧兓虼俗罡叻聪蚬ぷ麟妷阂簿褪嵌O管承受的交流峰值電壓。需要指出的是，最高反向工作電壓并不是二極管的擊穿電壓。一般情況下，二極管的擊穿電壓要比最高反向工作電壓高得多(約高一倍)。
2檢測玻封硅高速開關二極管
檢測硅高速開關二極管的方法與檢測普通二極管的方法相同。不同的是，這種管子的正向電阻較大。用R×1k電阻擋測量，一般正向電阻值為5k～10k，反向電阻值為無窮大。
3檢測快恢復、超快恢復二極管
用萬用表檢測快恢復、超快恢復二極管的方法基本與檢測塑封硅整流二極管的方法相同。即先用R×1k擋檢測一下其單向?qū)щ娦裕话阏螂娮铻?5k左右，反向電阻為無窮大；再用R×1擋復測一次，一般正向電阻為幾，反向電阻仍為無窮大。
4檢測雙向觸發二極管
A將萬用表置于R×1k擋，測雙向觸發二極管的正、反向電阻值都應為無窮大。若交換表筆進行測量，萬用表指針向右擺動，說明被測管有漏電性故障。
將萬用表置于相應的直流電壓擋。測試電壓由兆歐表提供。測試時，搖動兆歐表，萬用表所指示的電壓值即為被測管子的VBO值。然后調換被測管子的兩個引腳，用同樣的方法測出VBR值。最后將VBO與VBR進行比較，兩者的絕對值之差越小，說明被測雙向觸發二極管的對稱性越好。
5瞬態電壓抑制二極管(TVS)的檢測
A用萬用表R×1k擋測量管子的好壞
對于單極型的TVS，按照測量普通二極管的方法，可測出其正、反向電阻，一般正向電阻為4kΩ左右，反向電阻為無窮大。
對于雙向極型的TVS，任意調換紅、黑表筆測量其兩引腳間的電阻值均應為無窮大，否則，說明管子性能不良或已經損壞。
6高頻變阻二極管的檢測
A識別正、負極
高頻變阻二極管與普通二極管在外觀上的區別是其色標顏色不同，普通二極管的色標顏色一般為黑色，而高頻變阻二極管的色標顏色則為淺色。其極性規律與普通二極管相似，即帶綠色環的一端為負極，不帶綠色環的一端為正極。
B測量正、反向電阻來判斷其好壞
具體方法與測量普通二極管正、反向電阻的方法相同，當使用500型萬用表R×1k擋測量時，正常的高頻變阻二極管的正向電阻為5k～55k，反向電阻為無窮大。
7變?nèi)荻O管的檢測
將萬用表置于R×10k擋，無論紅、黑表筆怎樣對調測量，變?nèi)荻O管的兩引腳間的電阻值均應為無窮大。如果在測量中，發現萬用表指針向右有輕微擺動或阻值為零，說明被測變?nèi)荻O管有漏電故障或已經擊穿損壞。對于變?nèi)荻O管容量消失或內部的開路性故障，用萬用表是無法檢測判別的。必要時，可用替換法進行檢查判斷。
8單色發光二極管的檢測
在萬用表外部附接一節15V干電池，將萬用表置R×10或R×100擋。這種接法就相當于給萬用表串接上了15V電壓，使檢測電壓增加至3V(發光二極管的開啟電壓為2V)。檢測時，用萬用表兩表筆輪換接觸發光二極管的兩管腳。若管子性能良好，必定有一次能正常發光，此時，黑表筆所接的為正極，紅表筆所接的為負極。
9紅外發光二極管的檢測
A判別紅外發光二極管的正、負電極。紅外發光二極管有兩個引腳，通常長引腳為正極，短引腳為負極。因紅外發光二極管呈透明狀，所以管殼內的電極清晰可見，內部電極較寬較大的一個為負極，而較窄且小的一個為正極。
B將萬用表置于R×1k擋，測量紅外發光二極管的正、反向電阻，通常，正向電阻應在30k左右，反向電阻要在500k以上，這樣的管子才可正常使用。要求反向電阻越大越好。
10紅外接收二極管的檢測
A識別管腳極性
(a)從外觀上識別。常見的紅外接收二極管外觀顏色呈黑色。識別引腳時，面對受光窗口，從左至右，分別為正極和負極。另外，在紅外接收二極管的管體頂端有一個小斜切平面，通常帶有此斜切平面一端的引腳為負極，另一端為正極。
(b)將萬用表置于R×1k擋，用來判別普通二極管正、負電極的方法進行檢查，即交換紅、黑表筆兩次測量管子兩引腳間的電阻值，正常時，所得阻值應為一大一小。以阻值較小的一次為準，紅表筆所接的管腳為負極，黑表筆所接的管腳為正極。
B檢測性能好壞。用萬用表電阻擋測量紅外接收二極管正、反向電阻，根據正、反向電阻值的大小，即可初步判定紅外接收二極管的好壞。
11激光二極管的檢測
A將萬用表置于R×1k擋，按照檢測普通二極管正、反向電阻的方法，即可將激光二極管的管腳排列順序確定。但檢測時要注意，由于激光二極管的正向壓降比普通二極管要大，所以檢測正向電阻時，萬用表指針僅略微向右偏轉而已，而反向電阻則為無窮大。
