通過判斷三極管接成那種類型，可以知道放大器的特性。
一、判斷原理
我們知道，三極管放大器有一個輸入回路和一個輸出回路，要構成一個回路，那么需要兩根引腳，每一個回路都需要兩根引腳，但是三極管只有三個引腳，那么這三根引腳中必定有一個引腳要被輸入回路和輸出回路共有，所以，我們可以通過判斷哪一個引腳被共用，那么這個三極管放大器就是共該引腳所對應電極的放大器。
二、判斷方法
放大器的地線是電路中的共用參考點，所以三極管被共用的這個引腳應該交流接地（不是直流接地），只要識別出來三極管的哪一個引腳交流接地，就能夠知道是哪一種類型的放大器。
三、判斷共基極放大器的方法

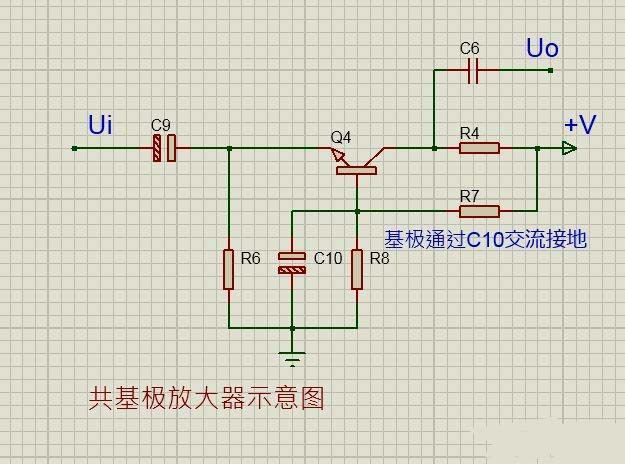

如下圖所示，基極通過旁路電容交流接地，這就表示基極被共用，因此判斷該電路是三極管共基極放大器。交流信號從發射極（與地之間）輸入，從集電極（與地之間）輸出。
四、判斷共集電極放大器的方法
如下圖所示。集電極接直流電源+V，對于交流信號而言，+V端等效接地（C電容將+V端交流接地），所以三極管的集電極交流接地，因此判斷是共集電極放大器。
交流信號從基極（與地之間）輸入，從發射極（與地之間）輸出，發射極與地之間不能接旁路電容，否則導致放大器交流短路，無信號輸出。
五、判斷共發射極放大器的方法

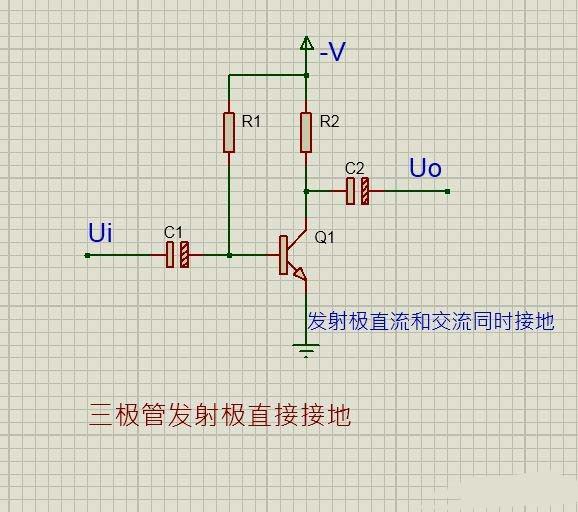

下圖所示電路中三極管發射極直接接地。

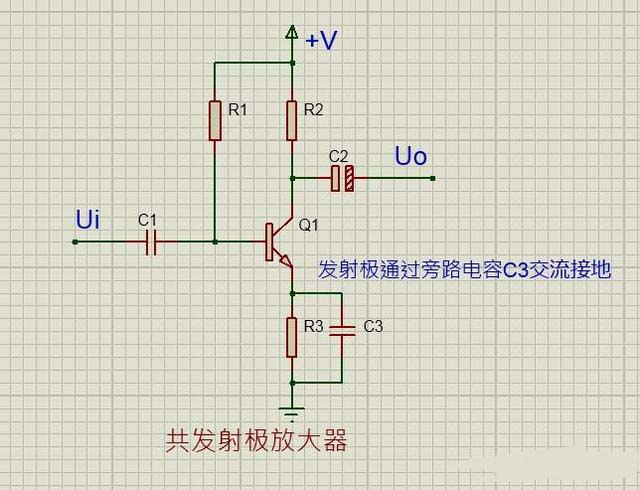

下圖中三極管的發射極通過電容接地，因為電容的容量較大，對交流信號來說，容抗很小而呈通路狀態，這樣對交流信號而言，三極管的發射極相當于接地，因此這是一個共發射極放大器。
從共發射極電路可以看出，三極管基極和集電極不接地，輸入信號從基極（與地之間）輸入，從集電極（與地之間）輸出。
