固態繼電器（Solid State Relay,縮寫SSR），是由微電子電路，分立電子器件，電力電子功率器件組成的無觸點開關。用隔離器件實現了控制端與負載端的隔離。固態繼電器的輸入端用微小的控制信號，達到直接驅動大電流負載。

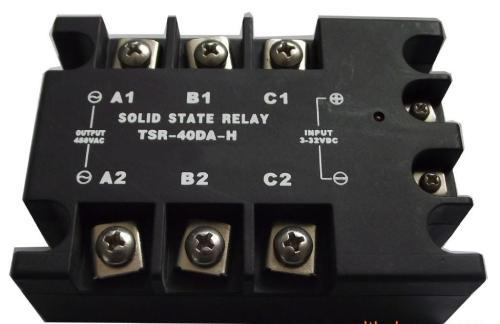

1.固體繼電器

固態繼電器(SOLIDSTATERELAYS,以下簡寫成“SSR”),是一種全部由固態電子元件組成的新型無觸點開關器件,它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性,可達到無觸點無火花地接通和斷開電路的目的,因此又被稱為“無觸點開關”。固態繼電器是一種四端有源器件,其中兩個端子為輸入控制端,另外兩端為輸出受控端.它既有放大驅動作用,又有隔離作用,很適合驅動大功率開關式執行機構,較之電磁繼電器可靠性更高,且無觸點、壽命長、速度快,對外界的干擾也小,已被得到廣泛應用。

1.固體繼電器

固態繼電器由三部分組成：輸入電路，隔離（耦合）和輸出電路。

（1）輸入電路

按輸入電壓的不同類別，輸入電路可分為直流輸入電路，交流輸入電路和交直流輸入電路三種。有些輸入控制電路還具有與TTL/CMOS兼容，正負邏輯控制和反相等功能，可以方便的與TTL,MOS邏輯電路連接。

對于控制電壓固定的控制信號，采用阻性輸入電路。控制電流保證在大于5mA。對于大的變化范圍的控制信號（如3~32V）則采用恒流電路，保證在整個電壓變化范圍內電流在大于5mA可靠工作。

（2）隔離耦合

固態繼電器的輸入與輸出電路的隔離和耦合方式有光電耦合和變壓器耦合兩種：光電耦合通常使用光電二極管—光電三極管，光電二極管—雙向光控可控硅，光伏電池，實現控制側與負載側隔離控制；高頻變壓器耦合是利用輸入的控制信號產生的自激高頻信號經耦合到次級，經檢波整流，邏輯電路處理形成驅動信號。

（3）輸出電路

SSR的功率開關直接接入電源與負載端，實現對負載電源的通斷切換。主要使用有大功率晶體三極管（開關管-Transistor），單向可控硅（Thyristor或SCR），雙向可控硅（Triac），功率場效應管（MOSFET），絕緣柵型雙極晶體管（IGBT）。固態繼電器的輸出電路也可分為直流輸出電路，交流輸出電路和交直流輸出電路等形式。按負載類型，可分為直流固態繼電器和交流固態繼電器。直流輸出時可使用雙極性器件或功率場效應管，交流輸出時通常使用兩個可控硅或一個雙向可控硅。而交流固態繼電器又可分為單相交流固態繼電器和三相交流固態繼電器。交流固態繼電器，按導通與關斷的時機，可分為隨機型交流固態繼電器和過零型交流固態繼電器。

2.固體繼電器特點

特點：

固態繼電器是具有隔離功能的無觸點電子開關，在開關過程中無機械接觸部件，

因此固態繼電器除具有與電磁繼電器一樣的功能外，還具有邏輯電路兼容，耐振耐機械沖擊，安裝位置無限制，具有良好的防潮防霉防腐蝕性能，在防爆和防止臭氧污染方面的性能也極佳，輸入功率小，靈敏度高，控制功率小，電磁兼容性好，噪聲低和工作頻率高等特點。

(1)SSR內部無機械部件,結構上采用了灌注全密封方式,因此,SSR具有耐振、耐腐蝕、長壽命及高可靠等優點,其開關壽命高達1010萬次;

(2)低噪聲:交流型SSR采用了過零觸發技術,因此在線路上有效地降低了電壓上升速率dv/dt和電流上升速率di/dt值,使SSR長期工作時對市電的干擾極小;

(3)開關時間短,約為10ms,可應用在頻率較高的場合;

(4)輸入電路與輸出電路之間采用光電隔離,絕緣電壓2500V以上;

(5)輸入功耗很低,與TTL,COMS電路兼容;

(6)輸出端有保護電路;

(7)負載能力強。

3.固體繼電器作用

用途：

專用的固態繼電器可以具有短路保護，過載保護和過熱保護功能，與組合邏輯固化封裝就可以實現用戶需要的智能模塊，直接用于控制系統中。

固態繼電器已廣泛應用于計算機外圍接口設備、恒溫系統、調溫、電爐加溫控制、電機控制、數控機械，遙控系統、工業自動化裝置；信號燈、調光、閃爍器、照明舞臺燈光控制系統；儀器儀表、醫療器械、復印機、自動洗衣機；自動消防，保安系統，以及作為電網功率因素補償?shù)碾娏﹄娙莸那袚Q開關等等，另外在化工、煤礦等需防爆、防潮、防腐蝕場合中都有大量使用。
