電容在電路中的作用

電容在電路中的作用挺多的。從物理效應來看，可以是電能“蓄水池”，從阻抗匹配的角度看，可以是提高電源效率。

下面我們來具體介紹電容的作用：

第一個作用

偏路電容：用于旁路電路中的電容叫做旁路電容，用于向本地器件提供能量，使穩壓器輸出均勻化，降低負載的需求，盡量減少阻抗，濾除輸入信號的干擾。

第二個作用

去耦電容：用于去耦電路中的電容叫做去耦電容，多用于多級放大器的直流電壓供給電路中，以消除每級放大器間的耦合干擾，濾除輸出信號的干擾。

第三個作用

中和電容：用于中和電路中的電容叫做中和電容，多用于收音機中高頻放大器、電視機高頻放大器中，以消除自激振蕩現象。

第四個作用

耦合電容：用于耦合電路中的電容叫做耦合電容，多用于低頻信號的傳遞與放大過程，以防止前后兩級電路的靜態工作點相互影響，起到的是隔直流通交流的作用

第五個作用

濾波電容：用于濾波電路中的電容叫做濾波電容，多用于各類濾波器中，以去除一定頻段內的信號。

第六個作用

消振電容：用于高頻消振電路中的電容叫做高頻消振電容，多用于音頻負反饋放大器中，以消除放大器可能出現的高頻嘯叫現象。

第七個作用

積分電容：用于積分電路中的電容叫做積分電容，多用于電勢場掃描的同步分離電路中，以從場復合同步信號中分離出場同步信號。

第八個作用

微分電容：用于微分電路中的電容叫做微分電容，多用于觸發器電路中，以從各類信號中得到尖頂觸發信號。

第九個作用

自舉電容：用于自舉電路中的電容叫做自舉電容，多用于OTL功率放大器的輸出級電路中，以通過正反饋的方式少量提升信號的正半周幅度。

第十一個作用

分頻電容：用于分頻電路中的電容叫做分頻電容，多用于音響的揚聲器分頻電路中，以使得各頻段揚聲器工作在各自相應頻段。

第十二個作用

補償電容：用于補償電路中的電容叫做補償電容，多用于卡座的高低音補償電路中，以提升放音信號中的高低頻信號。

第十三個作用

定時電容：用于定時電路中的電容叫做定時電容，用于控制時間常數的大小，從而實現對電容充放電時間的控制。

電容器主要參數

(1)標稱電容量，為標志在電容器上的電容量。但電容器實際電容量與

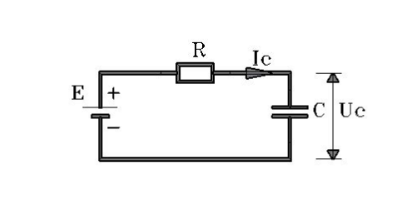

電容充電過程

標稱電容量是有偏差的，精度等級與允許誤差有對應關系。一般電容器常用Ⅰ、Ⅱ、Ⅲ級，電解電容器用Ⅳ、Ⅴ、Ⅵ級表示容量精度，根據用途選取。電解電容器的容值，取決于在交流電壓下工作時所呈現的阻抗，隨著工作頻率、溫度、電壓以及測量方法的變化，容值會隨之變化。電容量的單位為F（法）。

電容器既然是一種儲存電荷的“容器”，就有“容量”大小的問題。為了衡量電容器儲存電荷的能力，確定了電容量這個物理量。電容器必須在外加電壓的作用下才能儲存電荷。不同的電容器在電壓作用下儲存的電荷量也可能不相同。國際上統一規定，給電容器外加1伏特直流電壓時，它所能儲存的電荷量，為該電容器的電容量（即單位電壓下的電量），用字母C表示。電容量的基本單位為法拉（F）。在1伏特直流電壓作用下，如果電容器儲存的電荷為1庫侖，電容量就被定為1法拉，法拉用符號F表示，1F=1Q/V。在實際應用中，電容器的電容量往往比1法拉小得多，常用較小的單位，如毫法（mF）、微法(μF)、納法（nF）、皮法(pF)等，它們的關系是：1微法等于百萬分之一法拉；1皮法等于百萬分之一微法，即：

1法拉(F)=1000毫法(mF)；1毫法(mF)=1000微法(μF)；1微法(μF)=1000納法（nF）；1納法（nF）=1000皮法(pF)；即：1F=1000000μF；1μF=1000000pF。

(2)額定電壓，為在最低環境溫度和額定環境溫度下可連續加在電容器的最高直流電壓。如果工作電壓超過電容器的耐壓，電容器將被擊穿，造成損壞。在實際中，隨著溫度的升高，耐壓值將會變低。

(3)絕緣電阻。直流電壓加在電容上，產生漏電電流，兩者之比稱為絕緣電阻。當電容較小時，其值主要取決于電容的表面狀態；容量大于0.1μF時，其值主要取決于介質。通常情況，絕緣電阻越大越好。

(4)損耗。電容在電場作用下，在單位時間內因發熱所消耗的能量稱做損耗。損耗與頻率范圍、介質、電導、電容金屬部分的電阻等有關。

(5)頻率特性。隨著頻率的上升，一般電容器的電容量呈現下降的規律。當電容工作在諧振頻率以下時，表現為容性；當超過其諧振頻率時，表現為感性，此時就不是一個電容而是一個電感了。所以一定要避免電容工作于諧振頻率以上。

作用

電容器

在直流電路中，電容器是相當于斷路的。電容器是一種能夠儲藏電荷的元件，也是最常用的電子元件之一。

這得從電容器的結構上說起。最簡單的電容器是由兩端的極板和中間的絕緣電介質（包括空氣）構成的。通電后，極板帶電，形成電壓（電勢差），但是由于中間的絕緣物質，所以整個電容器是不導電的。不過，這樣的情況是在沒有超過電容器的臨界電壓（擊穿電壓）的前提條件下的。我們知道，任何物質都是相對絕緣的，當物質兩端的電壓加大到一定程度后，物質都是可以導電的，我們稱這個電壓為擊穿電壓。電容也不例外，電容被擊穿后，就不是絕緣體了。不過在中學階段，這樣的電壓在電路中是見不到的，所以都是在擊穿電壓以下工作的，可以被當做絕緣體看。

但是，在交流電路中，因為電流的方向是隨時間成一定的函數關系變化的。而電容器充放電的過程是有時間的，這個時候，在極板間形成變化的電場，而這個電場也是隨時間變化的函數。實際上，電流是通過電場的形式在電容器間通過的。

電容器的作用：

●耦合：用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。

●濾波：用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。

●退耦：用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。

●高頻消振：用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。

●諧振：用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。

●旁路：用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域（所有交流信號）旁路電容電路和高頻旁路電容電路。

●中和：用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。

●定時：用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。

●積分：用在積分電路中的電容器稱為積分電容。在電勢場掃描的同步分離電路中，采用這種積分電容電路，可以從場復合同步信號中取出場同步信號。

●微分：用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類（主要是矩形脈沖）信號中得到尖頂脈沖觸發信號。

●補償：用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。

●自舉：用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。

●分頻：在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。

●負載電容：是指與石英晶體諧振器一起決定負載諧振頻率的有效外界電容。負載電容常用的標準值有16pF、20pF、30pF、50pF和100pF。負載電容可以根據具體情況作適當的調整，通過調整一般可以將諧振器的工作頻率調到標稱值。
