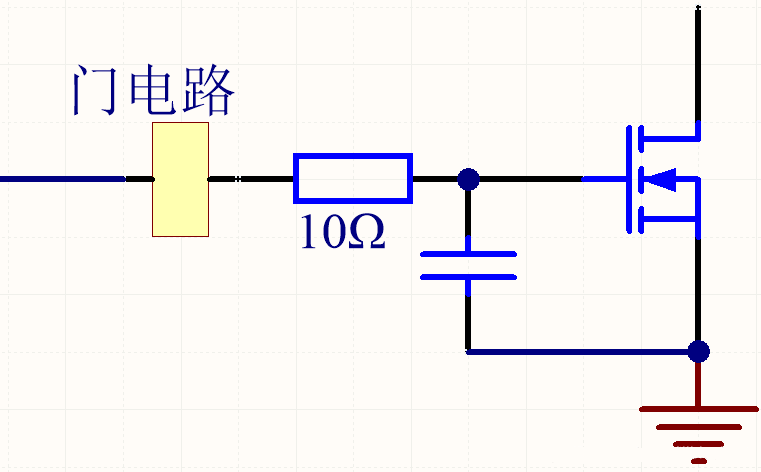

出現死區的主要原因是因?yàn)镸OS管的源極和柵極之間的結電容?，F(xiàn)在在柵極加上一個門電路。當門電路輸出的信號跳變的瞬間，電流是非常大的，會導致MOS管發熱，所以需要在門電路后面再串聯一個電阻，這個電阻很小，一般在10Ω左右。
圖中電容畫出來只是方便理解，實際是隱藏在MOS管中的

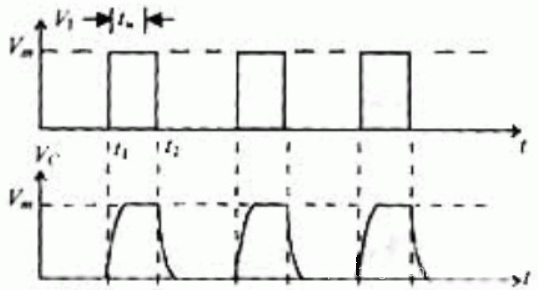

假設門電路的輸出為方波，RC電路的充放電波形如下：
當輸入從低電平跳變?yōu)楦唠娖綍r(shí)：電壓不能突變，而在MOS管柵極電壓從0增加到Vm的過程中，MOS管在放大區，處于半導通狀態，直到電壓增加到Vm后，MOS管完全飽和導通。而從高電平跳變?yōu)榈碗娖綍r(shí)與之類似。

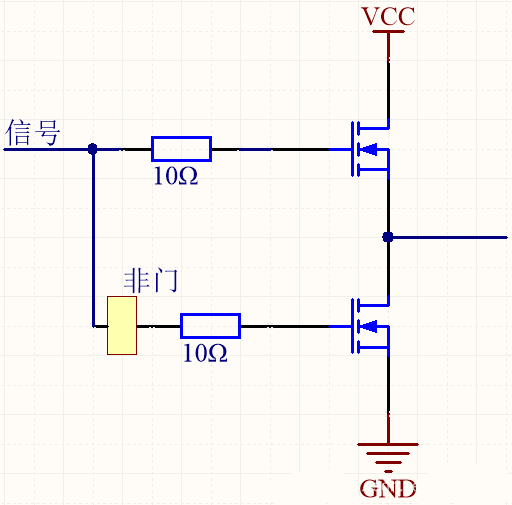

現在來看推挽輸出電路，按理說，上面的MOS管導通，下面的MOS管就截止；下面的MOS管截止，上面的MOS管導通。電路大概為：
但是RC充放電電路的充電和放電時間是不一樣的，這樣問題就大了！此時若輸入信號從1變?yōu)?，上面MOS的RC電路放電，下面的MOS管的RC電路充電，則當上面MOS管還沒放完電，處于半導通狀態時，而下面的MOS管雖然也還沒充完電，但也處于半導通狀態。此時兩個MOS管就會同時導通，這是我們不想看到的。

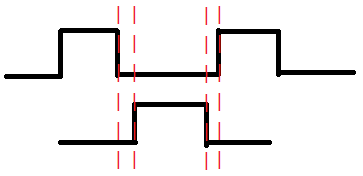

所以在電平翻轉時，讓原先導通的MOS管的結電容先開始放電，然后延時一段死區時間，再讓另一個MOS管的結電容開始充電。
當然我們也要保證兩個MOS管的型號是一樣的，否則其充放電時間不一致，肯定會出問題。
但是由于這個延時，兩個MOS管又有一段時間是同時斷開的。此時上面MOS管的源極和下面MOS管的漏極連通，這一瞬間會在輸出端產生一個毛刺信號。所以死區時間應該調的足夠合適，讓其正好交替導通。
經驗之談
實際應用時測試死區時間，應該將示波器接到輸出端，根據這個毛刺信號的時間調延時時間。但調的過程中可能會出現兩個MOS管短路，爆炸。
這里將經驗分享給大家：先在上面MOS管的漏極和VCC之間接一個電流表，再把死區時間調到芯片允許的最大值，保證兩個MOS管的輸出，然后不斷縮小死區時間，邊調邊看電流，一開始電流幾乎不變，而當死區時間縮小到某一個值時，兩個MOS管接近同時導通，此時電流會迅速增大，在電流基本不變突然開始迅速增大時，此時設置的死區時間即為最佳死區時間。
