在常用的增強型工藝上, 又分為: P溝道 或 N溝道。

所以通常NMOS就是增強型N溝道MOS，而提到PMOS是指增強型P溝道MOS管。

比較常用的是NMOS, 因?yàn)槠鋵?dǎo)通電阻小， 成本低, 可替換型號多 。

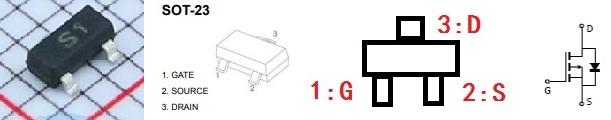

2：實物圖例

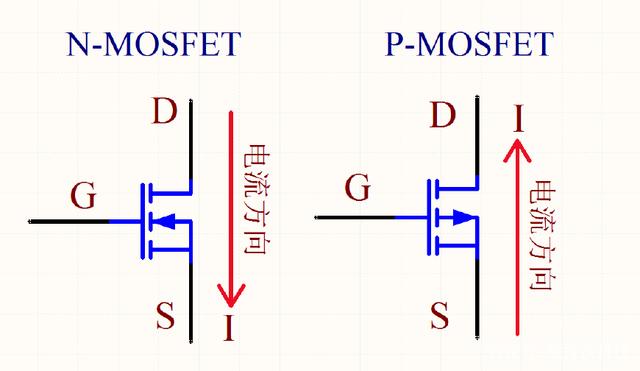

3: 符號及參數

N溝道: 箭頭向內,     P溝道: 箭頭向外

G -  柵極 ,  控制端

D -  漏極 ,  只有一根線

S -  源極 ,  兩根線連接在一起的

4: 重要概念

漏源電壓:           Vdss, 可承受電壓上限, 擊穿電壓, 并非越大越好, 耐壓高的管子, 內阻也高.

漏極電流:           ID, 可承受電流上限

開關速度            通常，電流越大，對應的柵極電容也越大 , 就是說開關速度變慢

柵源閥值電壓     Vgs,  重要, 重要, 重要, 導通電壓(并非飽和電壓)

寄生二極管        在漏極和源極之間, 體二極管，方向與箭頭方向相同. 在驅動感性負載（如馬達），這個二極管很重要.

寄生電容            存在于三個管腳之間，是不需要的，但由于工藝限制而產生。沒有辦法避免，在設計時注意影響.

5: 導通特性

通過改變 柵極與源極 間的電壓差, 就能控制MOS管的關斷和導通.

NMOS   導通條件: Ug-Us > Vgs。 Vgs一般是2V左右, 理解為G極比S極要高2V左右時開始導通。 N管常做下管(低端驅動),  因?yàn)镾極直接接地固定電壓時, G極和S極之間的壓差容易控制.  而當S極電壓不固定時, 柵源電壓較難確定, 電路比較麻煩.

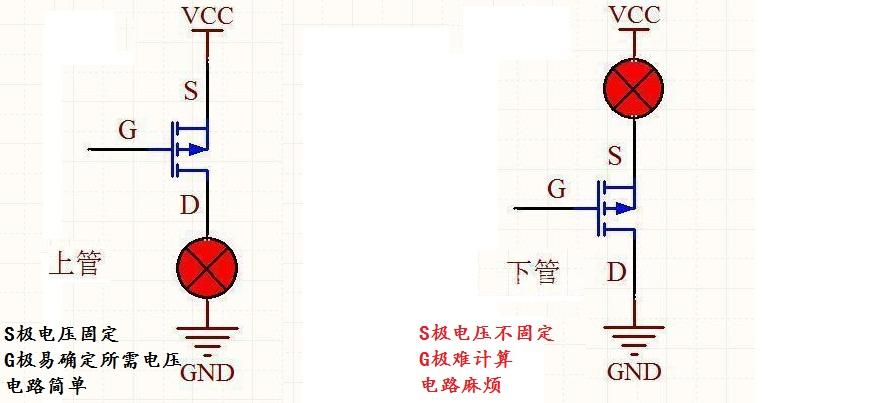

PMOS  導通條件: Us-Ug > Vgs,  如果閥值電壓為2V,  G極比S極低2V就能導通. 一般做上管(高端驅動). 同理, 用S極接VCC 電壓固定, 這時G極電壓容易計算及控制, 反之, 用S極接負載, S極電壓不能穩定, G極電壓就更難確定, 電路上也比較麻煩.

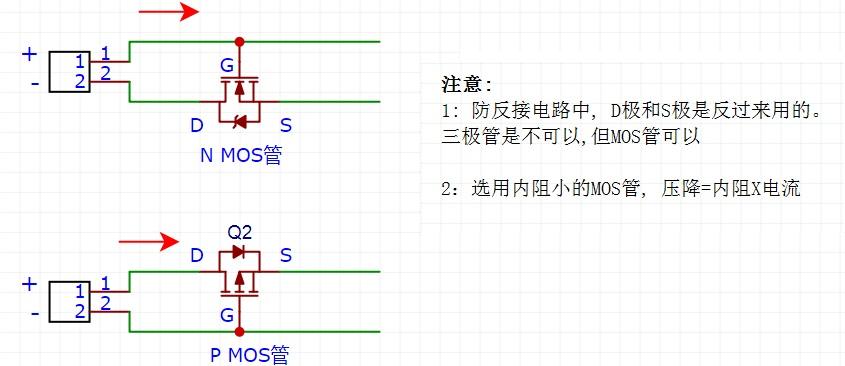

6.應用例子1(電源防反接)

需要經常插拔電池的產品中, 防止電池反接是必需考慮的. 最簡單最低成本的, 在電源輸入中串一個二極管,  但二極管有壓降(0.7V), 3.3V過去后只有2.6左右了, 可怕! 還有消耗電能和發熱問題.   因此MOS管的 "0壓降" + "大電流" , 就越來越普遍被用在防反接電路中
