LM386是一種小功率音頻放大集成電路，采用8腳雙列直插式塑料封裝，工作電壓4V-15V，當電源電壓為12V時，在8Ω負載上可獲得300mW輸出功率。用LM386可以很方便地制作各種振蕩器。

1.最簡振蕩器

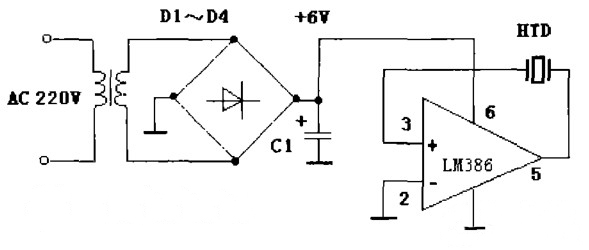

圖1 最簡單振蕩器電路圖

見圖1，用壓電陶瓷片HTD連接LM386的輸出端和同相輸人端，放大器即形成正反饋而產生振蕩。這里HTD既是反饋電容，又是發聲器件。

圖中元件參數：D1~D4為1N4001，C1=220pF，HTD為帶助聲腔的壓電陶瓷片

2.間歇振蕩器

圖2 間歇振蕩器電路圖

見圖2，LM386和C3、C4及揚聲器構成簡易振蕩器。RP和C2使這一振蕩器產生間歇振蕩，接通電源后，因C2初始端電壓為零，LM386不工作，電源經RP向C2充電。當C2充電電壓高于某個值時，LM386振蕩器起振，隨著振幅的不斷增大，振蕩器消耗電流也在增大，此電流流過RP，其在RP上的壓降也在增大，使LM386的電源供應端6腳電壓不斷下降。最終LM386無法工作，振蕩器停振。電源再次經RP向C2充電，使C2端電壓上升，當C2端電壓上升至某個值時，LM386振蕩器再次起振，如此循環工作，使振蕩器產生間歇振蕩，揚聲器發出“嘟、嘟、嘟。。。。。的叫聲。。

圖中元件參數：D1~D4為1N4001，C1=C3=220μF，C2=47μF.C4=0.01μF，RP=4.7K.

3.電子琴

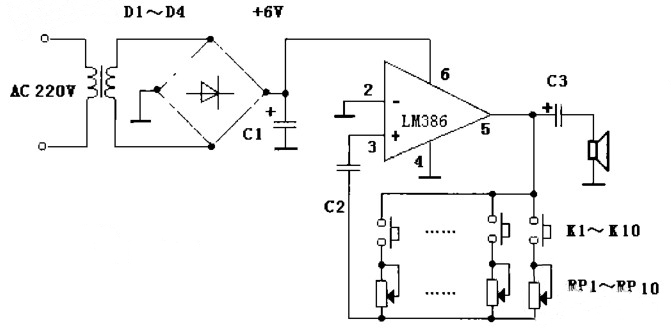

圖3 電子琴電路圖

圖3是一種簡易電子琴電路。在LM386的第3腳，集成電路內置有一個10KΩ的電阻接地、此內置電阻和RP1~RP10等十只音階電阻構成振蕩器的定時電阻。C2為定時電容，調節RP1~RP10的值，可使揚聲器依次發出從低八度“1.2.3”到高八度“1.2.3“的樂音，KI~K10為琴鍵開關。

圖中元件參數：Cl=C3=220μF.C2=2200μF，RP1~RP10為85K可調電陽

4.方波振蕩器

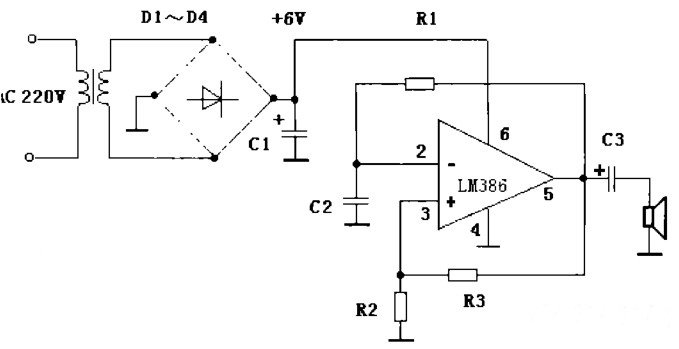

圖4 方波振蕩器電路圖

圖4為用LM386構成的方波振蕩器，R1為定時電阻.C2為定時電容.R2和R3為LM386同相輸入端提供電壓偏置。接通電源后，由于C2端電壓不能突變，LM386的反相輸人端2腳為置低電平，5腳為放大器內部OTL輸出級的中點，靜態時為1/2Voc，經R2.R3分壓后供給同相輸人端第3腳，顯然該腳電位高于第2腳。因此5腳輸出高電平。此高電平經R1向C2充電，當C2端電壓高于3腳電位時，5腳輸出低電平.C2又經R1向5腳放電。當C2放完電，2腳電位下降并低于3腳電位.5腳再次輸出高電平，如此循環工作，電路形成振蕩，振蕩信號經C3推動揚聲器發聲

圖中元件參數：C1=C3=220μF，C2=0.33μF.R1=22K，R2=1K.R3=9.4K。

5.正弦波振蕩器

圖5 正弦波振蕩器電路圖

如圖5是一個利用LM386制作而成的正弦波振蕩器，電路采用文氏電橋振蕩方式，輸出信號的失真系數極低。小電珠H與電阻R3組成負反饋電路，它使振蕩器輸出信號的幅值保持穩定，而且具有較低的失真。當電容C1、C2取值相同時，電路振蕩頻率可由公式f=1/2C1 R1R2求得，采用圖示數據時正弦波頻率為1kHz。在實際制作時，H可選用3V、15mA的小電珠。
