為了解決瞬態失真的問題，筆者將LM3886 功放典型應用電路改為電流負反饋型，用電阻把流過揚聲器音圈的電流取樣反饋給功放輸入端，把揚聲器系統也包含在反饋系統之內。

1.典型的功放電路

用LM3886制作的功率放大電路，它由前置和功放兩部分組成。前置用一塊集成運算放大器NE5534構成反相放大器，提供5倍左右的電壓增益。后級功放則由LM3886擔任，它提供約10倍的電壓增益，因此只要在輸入端輸入約0.5V的信號即可達到滿功率輸出。圖1只給出了LM3886雙電源供電電路，它亦可以在單電源工作。從音質方面考慮，對音頻音響功放電路一般不采用單電源而采用雙電源。

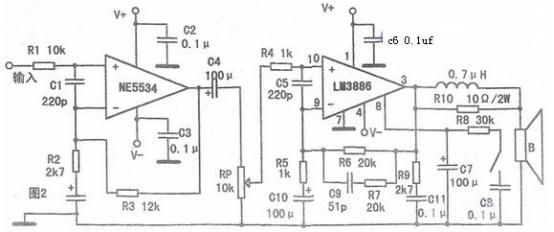

圖1 典型功放電路圖

LM3886 的典型應用電路采用的是傳統的電壓負反饋模式。電壓負反饋能改善功放的頻率特性，降低非線性失真，但聲音缺乏力度。隨著音量的增大，低頻會變得發緊、干硬，失真增加，同時高頻變得尖刻、刺耳，音樂層次和清晰度大大降低，這就是通常所說的瞬態互調失其，主要是由于功放引入深度負反饋引起的。電壓型負反饋對改善功放的非線性失真有效，但對瞬態失真卻不能同時兼顧。

2.改進的功放電路

改進后的電路如圖2所示。功放的低頻譜益由R3 和R4 的比值決定，C3 和R5 決定功放的高頻增益。由于C3在低頻下的容抗較大，使電流反饋在低頻終止，而高頻則通過電流負反饋得到改善，結果是總的帶寬得到改善，瞬態失真大大降低。反饋部分元件的取值應根據揚聲器的阻抗和電感等參數作適當選擇，使低頻增益為高頻增益的2～3 倍為佳。以往的功率放大器往往將頻率特性設計為平坦型的，這并不能獲得很好的音響效果。為了改善功率放大器的放音效果，應利用負反饋電路有意識地提升低頻增益，才能達到最佳效果，這也符合當今家庭影院大動態音效的要求。

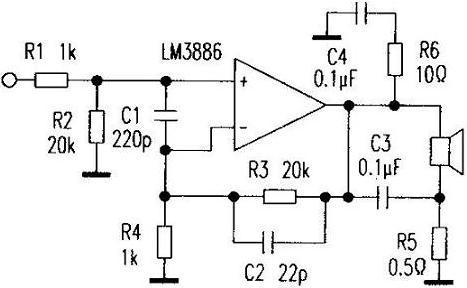

圖2 基于LM3886的功放電路原理圖

該機放音效果極佳。低頻延伸增加，富有彈性;高頻清晰、流暢，解析力大大提高，金屬聲蕩然無存。即使音量比改動前提高一倍也沒有聽到明顯的失真。
