回路電流法
回路電流法的本質是KVL。當選擇的獨立回路時是網孔時，即為網孔電流法。KVL是指回路中所有元件的電壓之和為零。
比較容易出錯的有兩點：一是漏掉元件，特別是電流源的電壓容易被遺漏；二是列標準形式方程時，需要判斷互阻的正負。

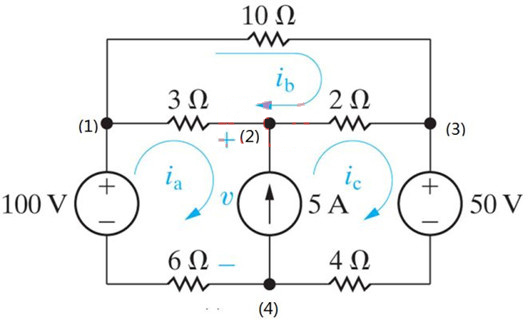

例：列寫圖1所示電路網孔電流方程。
分析：圖中3個網孔，網孔a、c之間的公共支路是5A電流源支路，分別對這兩個網孔列KVL時，5A電流源上的電壓v需作為變量引入。因?yàn)橐胄伦兞浚€需增加輔助方程：
現對網孔列標準形式方程如下：

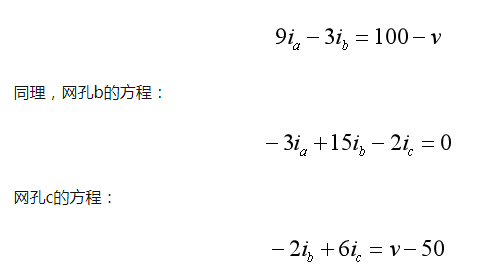

網孔a的自阻（6+3）歐，網孔a、b之間的互阻-3歐，網孔a、c之間沒有互阻。網孔a中沿網孔電流方向，電源引起的電壓升為100-v。所以網孔a的方程：
以上4個方程，可聯立求解。
此題如果不求電流源電壓且可以自行選擇回路，選擇圖2所示獨立回路計算會比較簡單。其中5A電流源支路只有網孔c流過，所以：
顯然，后者只需求解兩個方程，而前一種方法需要求解4個方程。
綜上：回路電流法使用時，需注意電流源兩端電壓不能遺漏，如果要求計算電流源電壓，可以通過選擇適當?shù)幕芈罚沟秒娏髟此谥分挥幸粋€回路電流流過，則該回路電流就被確定為電流源電流，由此可以減少方程數量。
