開環增益與大信號電壓增益定義
開環增益（Open-Loop Gain，AVO或Avol），是指不具負反饋情況下（開環狀態），放大器的輸出電壓改變量與兩個輸入端之間電壓改變量之比。常以dB為單位。
數據手冊的參數表中，通常給出直流條件下的開環增益值，另外提供開環增益隨頻率變化而變化的曲線。如圖2.68，為ADA4077開環增益與頻率的關系。這個曲線必須重視，它會在多個交流參數的評估中使用。

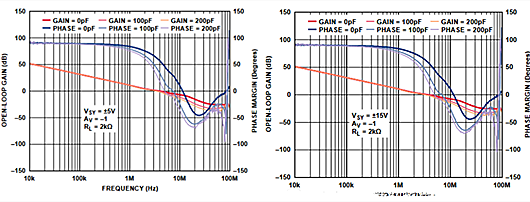

圖2.68 ADA4077開環增益與頻率關系圖
與開環增益近似的參數是大信號電壓增益（Large Signal Voltage Gain，AV），定義為電路開環狀態下，輸出電壓變化量與兩個輸入端之間電壓變化量的比值。
如圖2.2，ADA4077的大信號電壓增益為130dB（典型值）。二者的區別在于大信號電壓增益AV，默認為有輸出負載。它通常作為一種測試條件，用于輸出阻抗、總諧波失真加噪聲等參數的測試中。

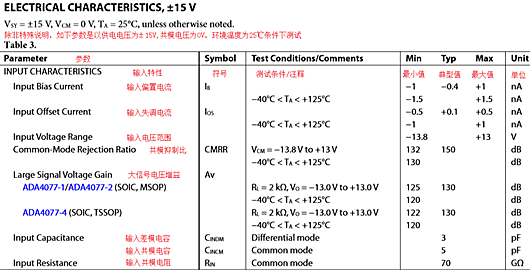

圖2.2 ADA4077 輸入特性參數
開環增益仿真
在開環增益的電路仿真中，使用通用放大器模型，與真實放大器模型存在明顯區別。如圖2.69為通用放大器模型，增益為-1倍，反相輸入端網絡b，與反饋端網絡a處于斷開狀態。

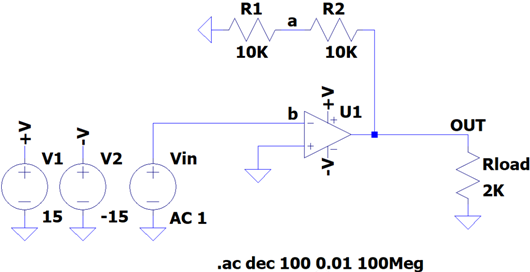

圖2.69通用放大器模型開環增益仿真電路

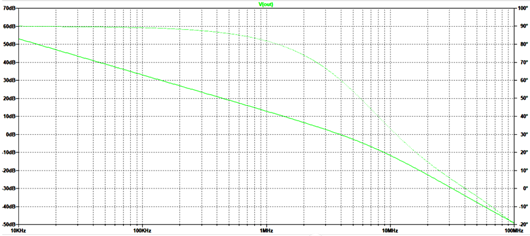

AC分析結果，從10mHz至3Hz范圍的開環增益為120dB，頻率超過10Hz之后，頻率每增加10倍開環增益衰減20dB，頻率到10MHz處開環增益為0dB。
圖2.69放大器的反相輸入端缺少偏置電流回路，所以正確的仿真電路如圖2.71。ADA4077反相輸入端（b節點）與反饋端（a節點）之間串聯大電感L1，在直流條件下a、b節點視為短路，交流狀態下視為斷路，滿足ADA4077的直流工作點和開環增益仿真需求。
圖2.71 ADA4077開環增益仿真電路
AC分析結果如圖2.72，與圖2.68 ADA4077在±15V供電條件下的開環增益與頻率圖近似相同。
圖2.72 ADA4077開環增益AC分析結果
