變頻器給電機調速的方法，具體參考如下：

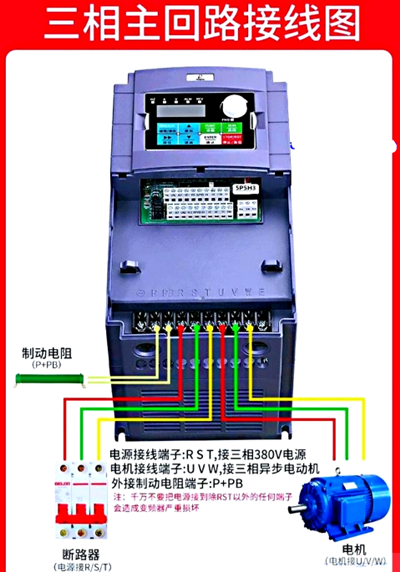

針對單相輸入，3相220v輸出的小型變頻器，連接的是小功率電機，先把電機改成三角形接法，再接入變頻器的的uvw端子，然后接啟動開關。
根據變頻器說明書所示的接線端子接正轉或反轉作為啟動開關，然后開始調速，如果不需要外接電位器，則使用變頻器本身面板操作調速就行。如果接電位器，也需要根據變頻器說明書接線，一般是10v com avi這三個端子。
接入變頻器電源，然后上電，設置變頻器，根據說明書的設置選項設置，簡單的只需要設置頻率來源，有外置電位器則選外部端子控制，沒有就默認面板操作。然后，就是運轉指令來源，有啟動開關的選外部端子控制，沒有則默認面板操作。接下來設置頻率上限，跟著需要設置，如果沒頻率要求則默認即可。
簡單使用就這幾點，具體看說明書，每個品牌接線端子和設置不同，但操作思路都是相通的。
分清楚控制線路和主回路，設置給定值，給定值由哪一個給定，用于普通啟動，其他可以默認。
首先，電機用在什么地方，其具體要求是不同的，有軟啟動，硬啟動，延時啟動，停車，停機也有，慣性停車，急停，軟停。如今的變頻器功能強大，可以應用在多種場合下。
所以，應根據不同的工作需要，設定變頻器的不同功能。

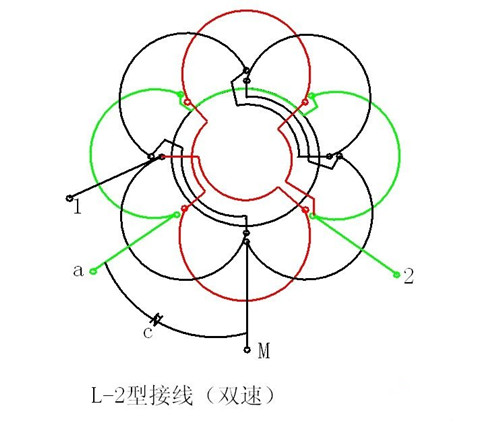

單相調速電機繞組接線圖與接線方法
單相調速電機繞組的接線圖，紅色表示調速繞組,綠色表示付繞組(啟動繞組)，M表示主繞組單相電源接入端，學習下單相調速電機繞組的接線方法。
220v調速器怎么正確接線
有關220v調速器的使用知識，220v調速器怎么正確接線，接線方法：紅色火線接在調速開關上的進線柱子上，將藍綠棕色3根線分別接在開關三個調速檔位上，將黑色線接在電源的零線上。
