限幅二極管（clipping diode），也稱為檢波二極管（clamping diode）或壓限二極管（limiting diode），是一種用于限制電壓波形幅值的電路元件。

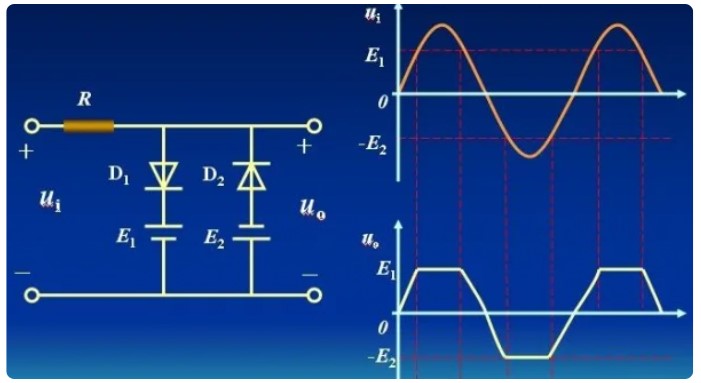

限幅二極管通常由兩個二極管反向并聯組成。當輸入信號的幅值超過限幅二極管的正向或反向?qū)妷簳r，限幅二極管會開始導通，使輸出信號被剪波或壓限在一個較小的幅值范圍內。如果輸入信號是正弦波，則輸出信號將被削平頂部和底部，形成類似于方波的波形。
限幅二極管常用于保護電路和信號處理電路中，用于防止電壓過高或過低對電路元件造成損害或誤操作。例如，在音頻放大器中，限幅二極管可以用于限制輸出信號的幅值，以避免揚聲器被過度驅動而受損。在數字電路中，限幅二極管可以用于保護輸入端口，防止過高或過低的信號幅值損壞輸入端口。
限幅二極管與穩壓二極管的區別
限幅就是限制信號的最大值；穩壓則是穩定電壓在小范圍內，不能高于也不能低于這個范圍。后者可以作為前者使用，但前者不一定能用于后者。
限幅二極管的特點
1、多用于中、高頻與音頻電路；
2、導通速度快，恢復時間短；
3、正偏置下二極管壓降穩定；
4、可串、并聯實現各向、各值限幅；
5、可在限幅的同時實現溫度補償。
