本文介紹的電子變壓器克服了傳統硅鋼片變壓器體積、重量大、效率低、價格高的缺點，電路成熟，性能穩定。

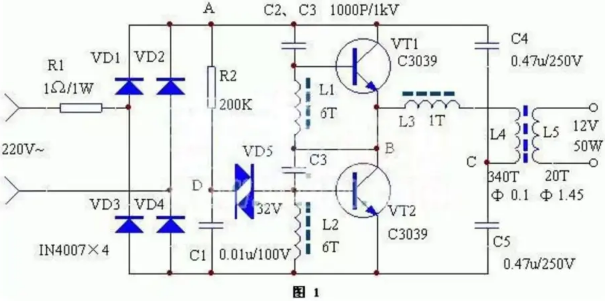

本電子變壓器工作原理與開關電源相似，電路原理圖見圖1，由VD1-VD4將市電整流為直流，再把直流變成幾十千赫茲的 高頻電流，然后用鐵氧休變壓器對高頻、高壓脈沖降壓。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。

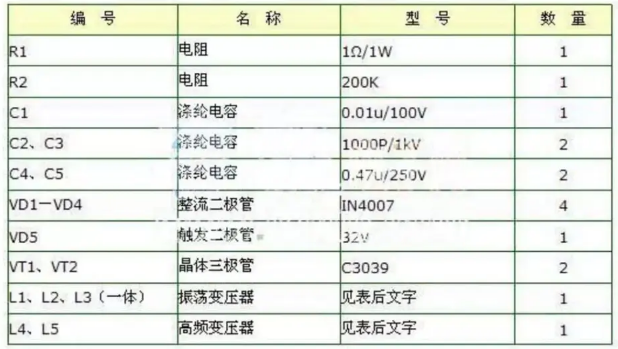

元器件選擇與制作
L1、L2、L3分別繞在H7&TImes;4&TImes;2mm3的磁環上，L1、L2繞6匝;L2繞1匝。L4、L5繞在H31&TImes;18&TImes;7mm3的磁環上，L4繞用Φ=0.1mm的高強度線繞340匝;L5用Φ=1.45mm的高強度線繞20匝。VT1、VT2選用耐壓BVceo≥350V大功率硅管。其它元件無特殊要求。
電路正常工作時，A點工作電壓約為215V，B點約為108V，C點約為10V，D點約為25V。如果不振蕩，檢查VT1、VT2及L1、L2、L3的相位是否正常(交換L3的兩根接線即刻)。改變L5的匝數可改變輸出電壓。

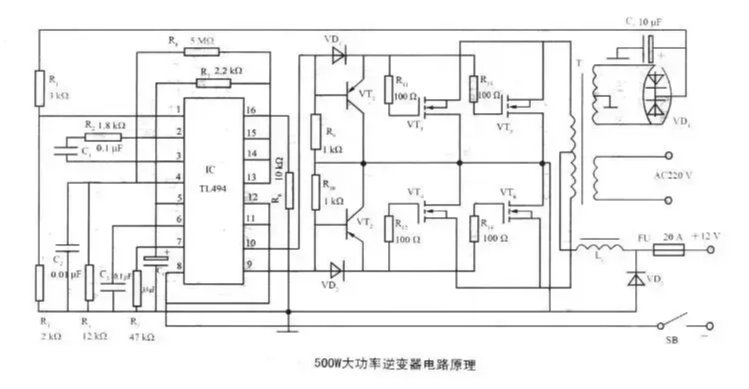

500W大功率變壓器電路
如圖為500W大功率變壓器電路原理。電路采用TL494為振蕩器，VT1～VT6為激勵級，是輸出為500W的大功率逆變電路。TL494在該逆變器中的應用方法如下：
1、2腳構成穩壓取樣、誤差放大電路f逆變器次級繞組整流輸出的15V直流電壓作為取樣電壓，經R1、R3分壓，使1腳在逆變器正常工作時有近4.7～5.6V的取樣電壓。2腳輸入5V的基準電壓(由14腳輸出)。當輸出電壓降低時，1腳電壓降低，誤差放大器輸出低電平，通過TL494內部電路使輸出電壓升高。
四款電子變壓器電路圖

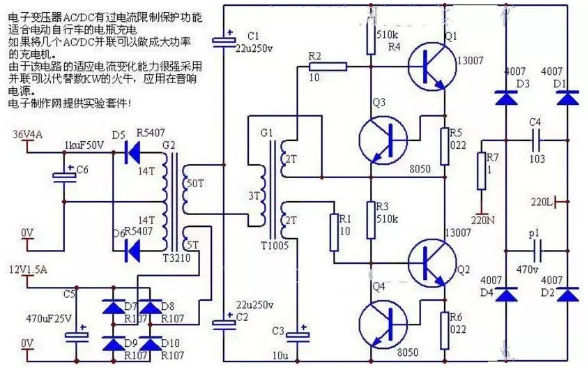

電路一
我們經過反復實驗這種電子變壓器的電流反應速度很快!已經超過了普通的工頻變壓器，該電路完全可以代替功放的電源。電子變壓器AC/DC有過電流限制保護功能適合電動自行車的電瓶充電。如果將幾個AC/DC并聯可以做成大功率的充電機。由于該電路的適應電流變化能力很強采用并聯可以代替數KW的火牛，應用在音響電源。

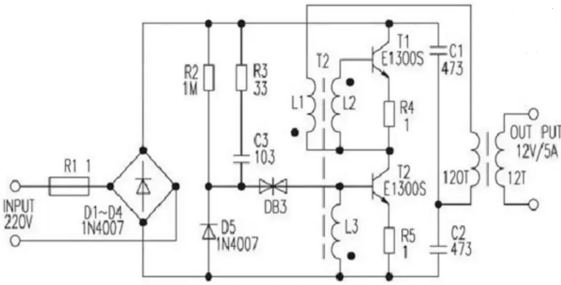

電路二
自激式電子變壓器電路圖

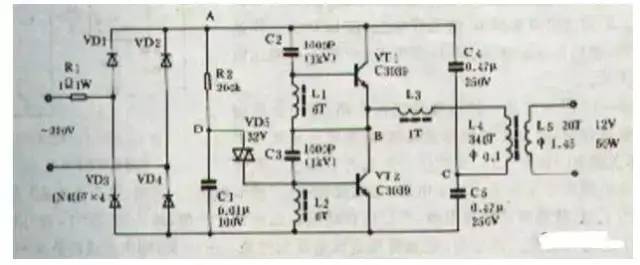

電路三
該電子變壓器工作原理與開關電源相似，由VD1～VD4把市電整成直流，再把直流整成幾十千赫茲的高頻電流，然后用鐵氧體變壓器對高頻、高壓脈沖降壓(如圖所示)。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。

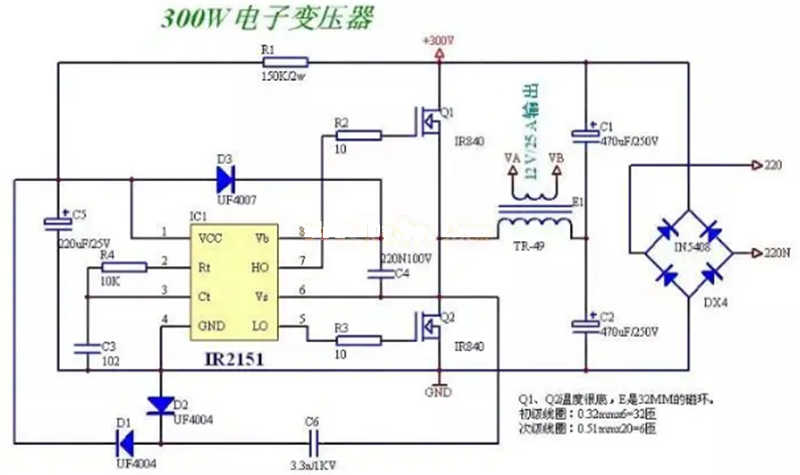

電路四
