一、什么是NPN晶體管
NPN晶體管是最常用的雙極結型晶體管，通過將P型半導體夾在兩個N型半導體之間而構成。 NPN 晶體管具有三個端子：集電極、發射極和基極。 NPN晶體管的行為類似于兩個背對背連接的PN 結二極管。
這些背靠背 PN 結二極管稱為集電極-基極結和基極-發射極結。
對于NPN晶體管的三個端子，發射極是用于通過基極區域向集電極提供電荷載流子的區域。收集器區域收集從發射器發射的大部分電荷載流子。基極區域觸發并控制流經發射極到集電極的電流量。

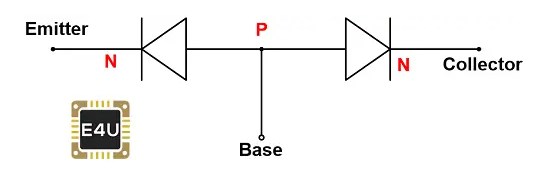

NPN晶體管的等效電路如下圖所示。
NPN 晶體管的等效電路
快速提醒一下，N 型半導體是一種具有大量自由電子的半導體，它充當多數電荷載流子。在電勢差的影響下，電子獲得足夠的能量，從價帶移動到導帶。由于電子的運動，電流會流過N型半導體。
相反，在 P 型半導體中，電子不可用，空穴充當多數電荷載流子。由于空穴的移動，電流將流過P型半導體。
三、NPN晶體管的工作原理
NPN晶體管是電子學中的基本元件之一，廣泛應用于各種電子設備中。其名稱來源于其結構特點：由兩個N型半導體區域和一個P型半導體區域構成，這三個區域分別稱為發射極（Emitter）、基極（Base）和集電極（Collector）。NPN晶體管的工作原理基于半導體材料的導電特性，通過控制基極電流來改變集電極與發射極之間的電流。
NPN晶體管由三個不同的半導體區域組成：兩個N型半導體區域分別位于兩側，夾持一個中間的P型半導體區域。N型區域富含自由電子（即負電荷載流子），而P型區域富含空穴（即正電荷載流子）。發射極和集電極分別與外部電路相連，而基極則通過一個小電阻與外部電路相連，用于控制基極電流。
靜態工作點：在正常工作狀態下，NPN晶體管的發射極與基極之間施加一個正向偏置電壓（即發射極電壓高于基極電壓），而集電極與基極之間施加一個反向偏置電壓（即集電極電壓低于基極電壓）。這種偏置條件使得發射極中的自由電子能夠越過PN結進入基極，并在基極中與空穴復合，產生基極電流。同時，集電極中的空穴被電場吸引向基極移動，但由于集電極與基極之間的反向偏置電壓，這些空穴很難進入基極，從而在集電極與基極之間形成一層耗盡層，阻止電流的進一步流動。
放大作用：當在基極施加一個小的輸入信號（即基極電流的變化）時，這個信號會改變基極與發射極之間的電壓，從而影響發射極中自由電子的注入。由于基極區域的寬度很窄，注入的電子會在基極中迅速擴散到集電極區域。在集電極與基極之間的反向偏置電壓作用下，這些電子被收集到集電極中，形成集電極電流。由于集電極電流是基極電流的放大，因此NPN晶體管具有放大作用。放大倍數（即集電極電流與基極電流之比）取決于晶體管的內部結構和外部偏置條件。
開關作用：除了放大作用外，NPN晶體管還可以作為開關使用。當基極電流足夠大時，它可以完全打開晶體管的通道（即降低集電極與發射極之間的電阻），使集電極電流達到最大值。此時，晶體管處于飽和狀態。相反，當基極電流減小到零時，晶體管的通道將關閉（即增大集電極與發射極之間的電阻），使集電極電流降至零或接近零。此時，晶體管處于截止?fàn)顟B(tài)。通過控制基極電流的大小，可以實現晶體管的開關功能。
NPN晶體管的工作原理基于半導體材料的導電特性。通過控制基極電流的大小和方向，可以改變集電極與發射極之間的電流大小和方向。這種特性使得NPN晶體管具有放大和開關功能，成為電子學中的基本元件之一。在實際應用中，NPN晶體管被廣泛應用于各種電子設備中，如放大器、振蕩器、開關電路等。
三、NPN晶體管的結構
NPN晶體管的結構如下所示。晶體管基極的電壓為+Ve，晶體管發射極端子的電壓為-Ve。晶體管的基極端子始終相對于發射極為正，并且集電極電壓供應相對于晶體管的發射極端子為+Ve。在該晶體管中，集電極端子通過 RL 連接到 VCC
NPN 晶體管結構
該電阻器限制流經最高基極電流的電流。在 NPN 晶體管中，電子流過基極代表晶體管的動作。該晶體管動作的主要特點是 i/p 和 o/p 電路之間的連接。因為晶體管的放大特性來自基極對集電極到發射極電流的控制。
NPN晶體管是電流激活器件。當晶體管導通時，巨大的電流 IC 在晶體管的集電極和發射極端之間提供。但是，只有當微小的偏置電流“Ib”流過晶體管的基極端子時，才會發生這種情況。它是一個雙極晶體管；電流是兩個電流（Ic/Ib）的關系，稱為器件的直流電流增益。
它用“hfe”或現在的 beta 指定。對于典型晶體管來說，β 值可能很大，高達 200。當 NPN 晶體管用于有源區域時，基極電流“Ib”提供 i/p，集電極電流“IC”提供 o/p。 NPN晶體管從C到E的電流增益稱為α（Ic/Ie），它是晶體管本身的一個目的。因為Ie（發射極電流）是微小的基極電流和巨大的集電極電流之和。 alpha 的值非常接近 1，對于典型的低功率信號晶體管，該值的范圍約為 0.950-0.999。
四、NPN晶體管的失效機理
NPN晶體管是現代電子電路中的核心元件之一，廣泛應用于各種電子設備中。然而，由于工作環境、使用條件等多種因素的影響，NPN晶體管在使用過程中可能會出現失效現象。
NPN晶體管的失效機理主要包括以下幾個方面：
1、熱擊穿與二次擊穿
熱擊穿是NPN晶體管失效的主要原因之一。當晶體管中的電流過大時，會產生大量的熱量，導致晶體管內部溫度升高。當溫度超過晶體管的最高允許結溫時，就會發生熱擊穿現象。熱擊穿會導致晶體管的電流急劇增大，進而使晶體管損壞。
二次擊穿是另一種常見的失效現象。當晶體管中的電流密度超過一定值時，會發生二次擊穿。在二次擊穿狀態下，晶體管的擊穿電壓會回落到一個新的更低的值上，稱為二次擊穿電壓。如果集電極-發射極電壓超過這個值，而發射極電流密度又超過臨界值，就會發生二次擊穿，導致晶體管損壞。
2、發射極去偏置
發射極去偏置是NPN晶體管失效的另一個重要原因。當晶體管的發射極電流試圖抽取超過其正常份額的電流時，會導致限流電阻上的壓降增大，從而限制流過發射極的電流大小。然而，在某些情況下，由于晶體管的內部結構或外部條件的影響，發射極電流可能會超過其正常份額，導致發射極去偏置現象的發生。發射極去偏置會導致晶體管的性能下降，甚至損壞。
3、基區擴展效應（Kirk效應）
基區擴展效應也稱為Kirk效應，是NPN晶體管在高電流密度下出現的一種現象。當晶體管的電流很大時，其有效基區寬度將隨注入電流的增加而擴展。這會導致晶體管的放大倍數下降，甚至失去放大作用。基區擴展效應對晶體管的性能產生負面影響，可能導致其失效。
4、環境因素與機械應力
環境因素如溫度、濕度、灰塵等對NPN晶體管的性能也有重要影響。例如，高溫會導致晶體管的性能下降，甚至損壞；濕度過高則可能導致晶體管內部元件的腐蝕和損壞；灰塵則可能影響晶體管的散熱性能，導致過熱而失效。此外，機械應力如振動、沖擊等也可能導致晶體管的損壞或失效。
為了預防NPN晶體管的失效，可以采取以下措施：
嚴格控制晶體管的工作電流和電壓，避免超過其最大允許值。
加強晶體管的散熱設計，降低其工作溫度。
保持晶體管工作環境的清潔和干燥，避免灰塵和濕氣的侵蝕。
對晶體管進行定期檢測和老化篩選，及時發現并處理潛在問題。
NPN晶體管的失效機理是一個復雜的問題，涉及多個方面的因素。通過對其失效機理的深入了解和分析，我們可以采取有效的措施來預防晶體管的失效，提高電子設備的可靠性和穩定性。同時，隨著電子技術的不斷發展，相信未來會有更多的新技術和新方法被應用于晶體管的失效預防領域。
