GS波形的作用和影響
GS波形在MOS管工作狀態下的分析

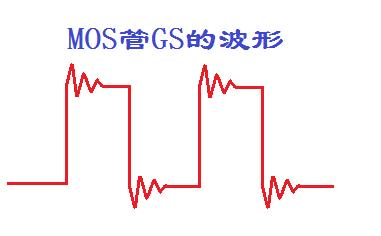

什么是MOS 管的 GS 波形
GS波形是指在MOS管的柵極和源極之間的電壓隨時間變化的波形，通過其柵源極之間的電壓來控制電路中MOS管的開關狀態。GS波形對MOS管在不同工作狀態下的特性以及設計電路的性能有很大影響。
GS波形的作用和影響
GS波形的作用：在MOS管工作過程中控制MOS管的導通和截止。
GS波形的幅度>MOS管閾值電壓，MOS管會導通；
GS波形的幅度<MOS管閾值電壓，MOS管會截止。

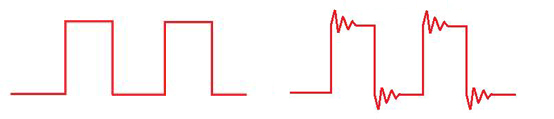

GS波形的影響：GS波形的上升和下降時間如若過長，會導致MOS管的開關速度變慢，影響工作效率；若GS波形的幅度過大或者過小，同樣會導致MOS管的異常或損壞。
GS波形在MOS管工作狀態下的分析
GS波形在MOS管工作狀態有三種：開關，導通，截止。
開關狀態：當柵極電壓高于源極電壓時，MOS管于導通，電流流過，GS波形為高電平。
導通狀態：MOS導通，電流流過，GS波形應該是一個穩定的直流電壓。這里的電壓大小取決于柵極電壓和源極電壓之間的差值。
截止?fàn)顟B(tài)：當柵極電壓低于源極電壓時，MOS管截止，沒有電流流過。GS波形為低電平。
