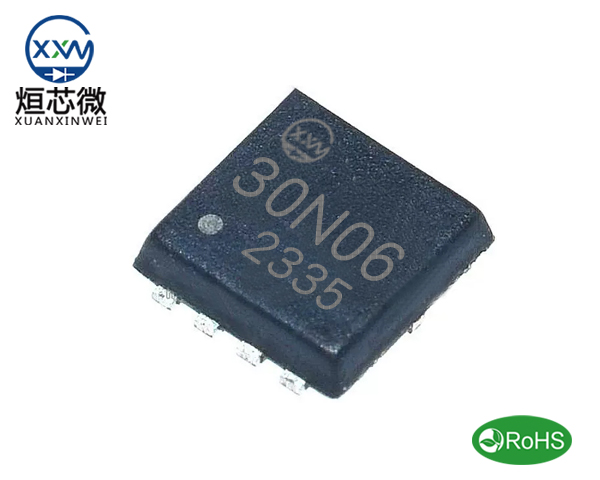

30N06場效應管,30N06參數30A 60V DFN3*3,30N06中文資料
30N06場效應管參數,30N06規格書,30N06引腳圖,30N06中文資料pdf代替
30N06場效應管參數,30N06規格書,30N06引腳圖,30N06中文資料pdf代替
30N06 PDFN3*3-8L封裝參數：點擊查看
30N06場效應管參數具體如下：
封裝類型：PDFN3*3-8L
極性：NPN
極性：NPN
漏極電流：30A
功率耗散：20W
反向傳輸電容Crss：64pF
柵極源極擊穿電壓：±20V
擊穿電壓：60V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=15A,VGS=10V：Typ 24mΩ Max 30mΩ
導通電阻ID=10A,VGS=4.5V：Typ 25mΩ Max 38mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
30N06場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，30N06廣泛應用于以下領域：
電源管理：30N06可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，30N06可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，30N06能提供高效的開關控制功能。
模擬開關：在模擬電路中，30N06可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，30N06用于充電過程中的電池保護和充電控制。
三、PDFN3*3-8L封裝特點
30N06采用PDFN3*3-8L封裝，這是一種表面貼裝技術（SMT）封裝，具有以下特點：
1.低電感、低電阻：由于去除了傳統引腳結構，DFN封裝具有更低的電感和電阻，有助于提高信號傳輸?shù)男屎退俣取?/div>
2.良好的電氣性能：DFN封裝在高頻和高速應用中表現出色，有利于提升器件的電氣性能和信號完整性。
3.優異的機械強度：基于其結構設計，DFN封裝能夠提供較高的機械強度和抗沖擊性。
4.緊湊的設計：DFN封裝占用更小的PCB面積，考慮到成本、體積各方面的因素，DFN封裝將會是未來幾年的一個增長點，發展前景較為樂觀。
30N06場效應管PDFN3×3-8L封裝尺寸：
30N06場效應管PDFN3×3-8L封裝尺寸：
