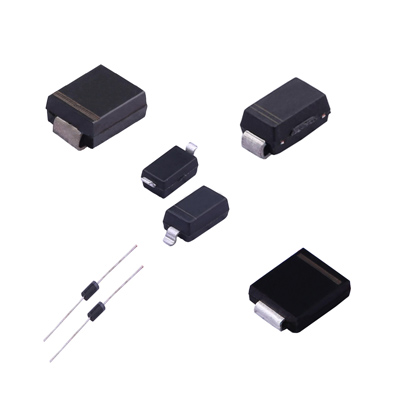

二極管作為一種由p型和n型半導體材料構成的基礎半導體器件，在電子電路中扮演著關鍵角色。其工作原理基于p-n結的單向?qū)щ娦浴．?dāng)施加正向電壓時，p型材料中的空穴與n型材料中的電子在內置電場的作用下發生擴散運動，形成正向電流。相反，在反向電壓作用下，p型和n型材料之間的電勢壘增大，抑制了載流子的擴散，理論上只有極小的反向飽和電流存在。然而，實際應用中，二極管的反向電流并非完全恒定，其產生機制較為復雜，主要可歸結為以下三種情況：
1. 材料結構缺陷導致的反向漏電流
半導體材料的純度和晶體完整性對二極管性能有直接影響。實際制造過程中，材料中不可避免地存在缺陷和雜質，這些缺陷和雜質會在能帶結構中引入“陷阱位”。當載流子接近這些陷阱位時，會被捕獲，導致局部電荷積累并形成電流。這種反向漏電流的大小與材料質量密切相關，高質量的芯片由于缺陷和雜質較少，反向漏電流相對較小，而材料質量較差的芯片則可能表現出較大的反向漏電流。
2. 外部電場作用下的反向電流
當外部電場施加于二極管的p-n結時，會在結區域內形成高強度的電場。這個強電場能夠克服載流子的熱運動能量，將載流子從p區和n區拉向相反方向，使其跨越p-n結區域。這些載流子在到達結的另一側后被俘獲，從而形成反向電流。這種機制下的反向電流與外部電場的強度密切相關，電場越強，反向電流越大。
3. 熱激發作用下的反向電流
溫度對半導體器件的影響不容忽視。在室溫下，半導體材料中的載流子主要處于熱平衡狀態，但由于熱激發效應，仍會有少量載流子獲得足夠能量克服禁帶寬度，從價帶躍遷到導帶，形成電子-空穴對。這些熱激發產生的載流子也會貢獻反向電流。在正常工作溫度下，這種熱激發電流非常小，通常只有pA到nA級別。然而，當溫度升高到一定程度時，熱激發效應顯著增強，反向電流會急劇增加。在極端高溫條件下，熱激發電流可能變得足夠大，甚至超過二極管的額定電流，導致器件損壞。
在實際應用中，二極管的反向電流雖然通常很小，但在高反向電壓下，電流可能會顯著增大，甚至超過二極管的額定值，從而引發器件過熱、擊穿等故障。因此，在設計和使用二極管電路時，必須嚴格控制反向電壓在二極管的耐壓范圍內，并密切關注反向電流的大小，采取適當?shù)谋Ｗo(hù)措施，如使用限流電阻、穩壓二極管等，以確保二極管的安全可靠運行。
