橋式整流電路的優勢和局限性分析
橋式整流電路作為交流轉直流的經典方案，憑借其獨特的結構設計在電力電子領域占據重要地位。本文基于技術原理與工程實踐，系統分析其核心優勢、固有局限及適用場景，并引用多維度研究數據與案例，為設計選型提供參考。
橋式整流電路作為交流轉直流的經典方案，憑借其獨特的結構設計在電力電子領域占據重要地位。本文基于技術原理與工程實踐，系統分析其核心優勢、固有局限及適用場景，并引用多維度研究數據與案例，為設計選型提供參考。
一、橋式整流電路的核心優勢
1. 高效率與低紋波輸出

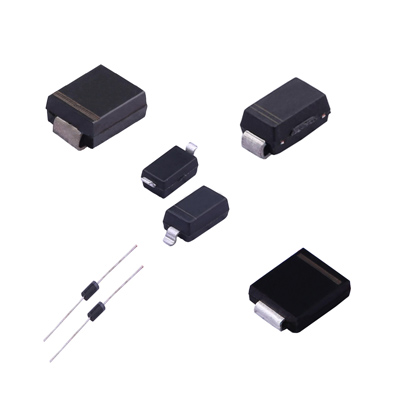

橋式整流通過四顆二極管（D1-D4）的全波整流模式，將交流電的正、負半周均轉換為正向直流電，相比半波整流效率提升約40%，平均整流效率可達80%以上。其輸出電壓的紋波系數顯著降低，波形平滑度接近全波整流，尤其適用于對直流質量要求較高的場景（如精密儀器電源）。
2. 變壓器利用率高，結構簡化
與全波整流需中心抽頭變壓器不同，橋式整流僅需單一次級繞組，簡化了變壓器設計并降低制造成本。例如，在相同功率輸出下，橋式整流的變壓器體積可減少30%，特別適合緊湊型電源設計。
3. 低反向電壓需求與器件保護
每個二極管在導通時僅承受次級電壓的峰值反向電壓（約為全波整流的一半），例如220V交流輸入下，二極管反向耐壓僅需約311V而非622V，大幅降低器件擊穿風險。這一特性使其在高電壓場景中更具可靠性。
4. 靈活性與擴展性
橋式整流支持模塊化封裝（如“硅橋”或集成橋堆），便于大規模生產與維護。此外，其結構可適配不同半導體器件（如快恢復二極管、SiC MOSFET），適用于高頻或高功率場景。
二、橋式整流電路的局限性
1. 導通損耗與熱管理挑戰
二極管的正向?qū)▔航担ü韫芗s0.7V）導致能量損耗，例如10A電流下，四顆二極管的總損耗達28W（4×0.7V×10A）。在大功率應用中，需額外散熱設計（如散熱片或強制風冷），增加系統復雜度。
2. 高頻應用受限
普通二極管的反向恢復時間較長（約數百納秒），高頻開關時易產生反向電流和EMI噪聲。例如，在MHz級開關電源中，需采用快恢復二極管（如肖特基二極管）或MOSFET替代，但成本顯著上升。
3. 體積與成本權衡
相比半波整流（單二極管）和全波整流（雙二極管），橋式整流需四顆二極管，器件數量和封裝體積增加約50%。盡管硅橋集成技術緩解了這一問題，但在超低成本設計中仍顯劣勢。
4. 輕載性能下降
輕載時，橋式整流可能進入不連續導通模式（DCM），導致輸出電壓波動增大。需通過濾波電容或主動穩壓電路補償，進一步推高系統成本。
三、工程應用中的優化策略
1. 器件選型與拓?fù)涓倪M(jìn)
低壓場景：采用肖特基二極管（VF≈0.3V）降低導通損耗，例如5V/20A電源中效率可提升5%。
高頻場景：使用MOSFET橋式整流（如四個MOS管結構），反向恢復時間可縮短至納秒級，適用于太陽能逆變器等高動態系統。
三相大功率場景：擴展為三相橋式整流（六二極管結構），輸出紋波進一步降低至2%以下，適用于工業電機驅動。
2. 熱設計與能效平衡
散熱優化：采用銅基板或熱管技術，將二極管結溫控制在85°C以下，延長器件壽命。
混合拓?fù)洌褐魍ǖ啦捎猛秸鳎∕OSFET），輔助通道保留橋式整流，兼顧效率與成本。
3. 濾波與穩壓增強
多級濾波：LC濾波與π型濾波器組合，可將紋波電壓抑制至10mV以下。
數字控制：集成PWM調壓模塊（如Buck穩壓器），動態調節輸出電壓穩定性。
四、未來發展趨勢
隨著寬禁帶半導體（如SiC、GaN）的普及，橋式整流正向高頻化、高密度化演進。例如，SiC二極管的反向恢復電荷（Qrr）僅為硅管的1/10，可顯著降低高頻損耗 。此外，智能控制算法（如自適應死區調整）將進一步提升系統可靠性。
