瞬態電壓抑制二極管（TVS二極管）作為電子電路防護的關鍵元件，以其卓越的瞬態電壓抑制能力，廣泛應用于電源管理、通信設備、汽車電子和工業控制等多個領域。本文將從TVS二極管的關鍵特性、封裝規格及應用案例三個方面，深入探討其技術優勢與應用場景。
一、瞬態電壓抑制二極管的關鍵特性
超快響應速度
TVS二極管具備納秒級甚至皮秒級的響應能力，能夠在極短時間內迅速將過電壓引導至地或電源端，有效防止高電壓沖擊對敏感元件的損害。
精準電壓鉗位
TVS二極管能夠在瞬間將電壓限制在安全范圍內，其鉗位電壓通常比正常工作電壓高10%到20%，確保既能有效保護電路，又不影響系統的正常運行。
強大能量吸收能力
TVS二極管能夠吸收瞬間的大電流沖擊，功率范圍從數百瓦到數千瓦不等，能夠有效應對雷擊浪涌或高能脈沖干擾。在汽車電子系統中，TVS二極管可防止電源波動對ECU（電子控制單元）造成損害。
極低漏電流
在正常工作電壓下，TVS二極管的漏電流極低，通常僅為納安級，不會對電路功耗產生顯著影響，特別適用于對功耗要求較高的便攜設備和通信系統。
高反向工作穩定性
TVS二極管在正常電壓范圍內保持高阻態，不會干擾電路運行；當瞬態高壓出現時，迅速導通，并在過電壓消失后迅速恢復高阻狀態，確保系統穩定性。

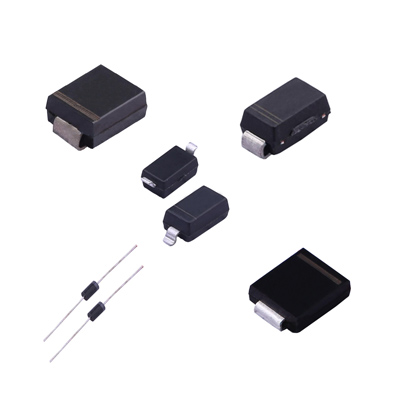

二、常見的封裝規格
TVS二極管提供多樣化的封裝形式，以滿足不同功率需求和安裝環境的要求：
DO-15封裝
軸向引線型封裝，適用于高功率防護應用，如工業設備和通信基站，能夠承受更大的電流和瞬態功率沖擊。
SMA封裝
小型表面貼裝封裝，適用于高密度集成電路，如智能手機、筆記本電腦和車載電子設備，體積小巧，易于表面貼裝工藝。
SMB封裝
相比SMA封裝稍大，具備更高的功率承載能力，廣泛應用于汽車電子、消費類電子及工業設備等領域，提供更強的瞬態保護。
SMC封裝
具備更高的功率處理能力，適用于需要更強瞬態電壓防護的場景，如雷擊防護系統和高功率電源管理設備。
SOD-123和SOD-323封裝
尺寸極小，適用于超小型便攜式電子設備，如無線通信模塊、可穿戴設備和傳感器系統，確保設備的可靠性和長壽命。
三、應用案例分析
USB接口保護
USB接口在插拔時容易受到靜電放電（ESD）的影響。使用SMA封裝的TVS二極管可以有效防止ESD沖擊，提高接口的可靠性和使用壽命。
汽車電子系統保護
汽車電子系統面臨復雜的電源環境，可能受到電池電壓波動、負載突變等因素的影響。在ECU和CAN總線等關鍵電路中，采用SMB或SMC封裝的TVS二極管可以確保電壓穩定，防止電壓浪涌對控制單元造成損壞。
工業控制設備保護
工業控制系統需要應對惡劣的電磁環境和雷擊干擾。采用DO-15封裝的TVS二極管可以吸收大功率瞬態沖擊，確保設備長期穩定運行。
四、總結
瞬態電壓抑制二極管憑借其快速響應、強大的電壓鉗位能力、高能量吸收能力及多樣化的封裝形式，成為現代電子設備中不可或缺的保護元件。在選擇TVS二極管時，需根據具體應用場景綜合考慮功率需求、封裝規格和響應速度等因素，以確保電子設備的可靠性和長期穩定運行。通過合理應用TVS二極管，可以有效提升電子系統的防護能力，延長設備使用壽命。
