三極管驅動MOS管電路解析

在電子電路設計領域，三極管用于驅動MOS管的方案具有一定的可行性和應用價值。

MOS場效應管作為典型的電壓驅動器件，其充分導通的條件是柵極驅動電壓需達到足夠大的幅度。然而，在實際應用中，一些低壓IC電路，例如采用3.3V供電的單片機電路，其輸出電壓幅度相對較小，若直接用于驅動MOS場效應管，往往無法滿足管子完全導通的要求。

針對這一情況，常見的解決方案是在電路中增加一級雙極型三極管驅動電路，以此來實現對MOS場效應管的有效驅動。具體電路設計如下：

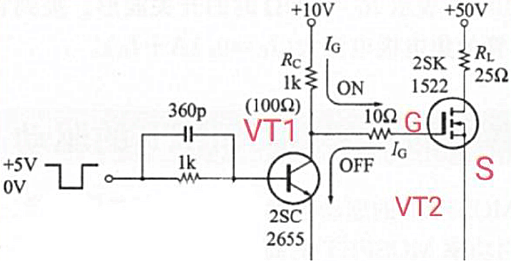

電路中的VT1為NPN型三極管，其基極輸入信號幅度僅為5V。而MOS場效應管VT2具有較高的開啟電壓，通常要求其柵極驅動電壓≥10V才能充分導通。為了實現這一目標，電路引入了三極管驅動環節。當VT1基極處于5V高電平時，VT1導通，此時VT2截止；而當VT1基極處于低電平0V時，VT1截止，其集電極的10V電壓（Rc上的壓降可忽略不計）便直接施加到VT2的G極（柵極），從而使得VT2獲得充足的柵極電壓實現導通。

在采用三極管驅動MOS場效應管的電路設計中，需重點關注MOS場效應管柵極所連接的電阻（即電路圖中的Rc）的取值，合理選擇該電阻的阻值對于電路的穩定運行和性能表現至關重要。

在眾多應用場景中，由于MOS管的驅動閾值限制，直接使用MCU或SOC的GPIO電平往往難以驅動MOS管的導通與關斷。此時，在MOS的G極增設柵極驅動電路成為了一種有效的解決手段，能夠使GPIO電平具備驅動MOS的能力。

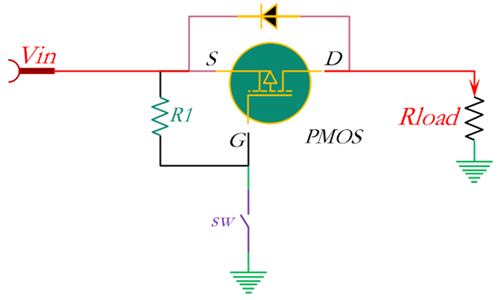

以PMOS為例，當PMOS的G極與S極相連時，VGS=0V，PMOS會自開啟。若在PMOS的G極與GND之間引入一個SW開關，便可以通過控制SW的通斷來實現G極電位在GND和Vin之間的切換，進而控制PMOS的開啟與關閉。

進一步地，將圖1中的SW開關替換為三極管BJT，如圖2所示，便構成了一個典型的BJT驅動高邊PMOS的電路。電路中的C1、C2和Zener元件并非必需。其中，C1的作用是加速BJT的開啟過程，C2則有助于BJT的快速關斷，而Zener的功能是進行VGS鉗位，防止瞬時電壓超出MOS的VGSmax耐壓范圍，從而避免損壞MOS。

電路中的R1和R2處于同一條路徑上，可通過調節它們的阻值比例來改變分壓，進而調整G極電位。當Q2處于關斷狀態時，VG=VS，VGS=VG-VS=0V；而當Q1導通時，VG=Vin×{R2/(R1+R2)}，VS=Vin，此時VGS=Vin×{R2/(R1+R2)}-Vin。若R1阻值較大，R2阻值較小，則VGS≈Vin。需要注意的是，若此時VGS接近或超過Q1的GS耐壓值VGSS，可能會導致PMOS損壞。因此，通過合理調整R1和R2的比例關系，可以將導通時的VGS值控制在-VGSS＜VGS＜VGSTHmin的安全范圍內。
