非門電路以其獨特的單輸入、單輸出結構，遵循著明確的邏輯規則：當輸入端為高電平（邏輯1）時，輸出端則為低電平（邏輯0）；反之，當輸入端為低電平（邏輯0）時，輸出端呈現高電平（邏輯1）。這種輸入與輸出電平的反相特性，構成了邏輯非運算的基礎，成為數字電路中不可或缺的邏輯反轉工具，其邏輯功能在邏輯代數中亦有對應的非運算表達式。

深入探究非門電路的實現形式，晶體管開關的應用為我們揭示了其背后的物理機制。以晶體管為例，當輸入端信號為低電平時，晶體管處于關閉狀態，電流無法流通，此時輸出端保持高電平；而當輸入端為高電平時，晶體管導通，電流順利通過，導致輸出端呈現低電平。這種巧妙的反相設計，使得非門電路能夠精準地實現邏輯非的功能，成為數字電路中信號反轉的關鍵元件。

非門電路，又被稱為“否”運算或求“反”運算，其別稱反相器形象地體現了其功能特性。

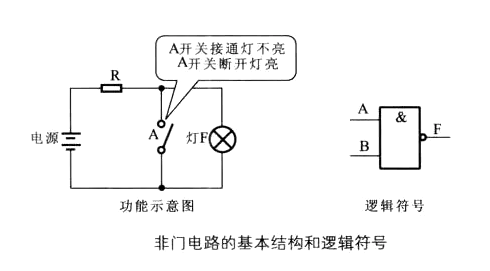

非門電路基本結構與邏輯符號

在非門電路的基本結構中，開關A的閉合與斷開狀態直接關聯著燈F的亮滅情況。當開關A閉合時，電路形成短路，燈F因缺乏足夠的電壓或電流而無法點亮；而當開關A斷開時，電流能夠正常流通，燈F亮起，直觀地展示了非門電路的反相邏輯關系。

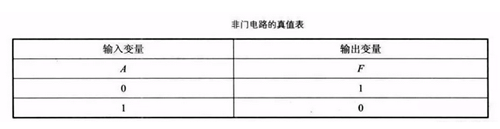

非門電路的真值表

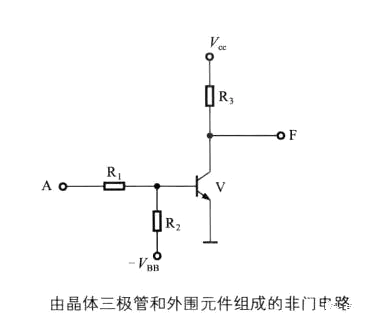

清晰地列出了所有可能的輸入輸出組合，為電路設計與分析提供了重要的參考依據。在基于晶體三極管的非門電路實現中，外圍元件與三極管的協同工作實現了非邏輯關系。

當輸入變量A為低電平時，三極管截止，輸出變量Y呈現高電平；而當輸入A為高電平時，三極管進入飽和區，輸出Y則為低電平。這種利用三極管反相放大特性的設計，是非門電路的經典實現方式之一，為數字電路的發展奠定了基礎。

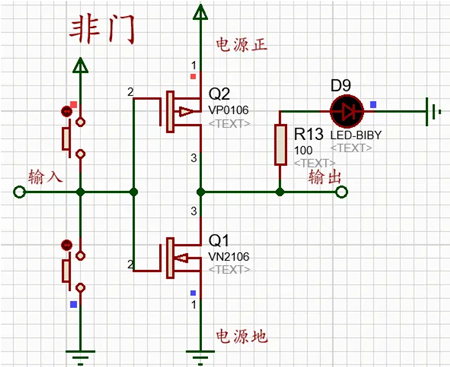

在MOS管邏輯電路中，非門電路同樣展現出其獨特的魅力。一個輸入端與一個輸出端的簡單結構，實現了輸入為正時輸出為負、輸入為負時輸出為正的反相邏輯功能。

當輸入端為正（高電壓）時，電流經輸入端到達兩個MOS管的柵極（控制端）。上管為PNP型MOS管，其柵極接正極（高電平）時不導通；而下端的NPN型MOS管在柵極接正極（高電平）時導通，使得電源地與輸出端連通，輸出端呈現負極（低電平）狀態。此時，LED燈兩端因無電流電壓差而無法點亮。而當輸入端為負（低電壓）時，輸入端接電源地（低電平），上端PNP型MOS管的柵極接地，使其導通；下端NPN型MOS管的柵極接地則不導通。電流從電源正極出發，流經PNP型MOS管，到達輸出端，使輸出端呈現高電平狀態。電流經過限流電阻流入LED燈，LED燈兩側形成電流電壓差，從而點亮。
