雙向DC-DC電路原理與應用
一、雙向DC-DC電路架構
雙向DC-DC電路是一種能夠?qū)崿F(xiàn)電能雙向轉換的電力電子電路，廣泛應用于電池管理系統、可再生能源系統等領域。該電路由整流器、逆變器和DC-DC變換器三大核心部分組成。在整流模式下，它將交流電轉換為直流電，為儲能設備提供穩定的直流輸入；逆變模式則相反，將直流電轉換為交流電，適用于多種交流負載的供電需求。DC-DC變換器可靈活工作于升壓（Boost）與降壓（Buck）模式，根據系統需求精確調節電壓水平。
二、工作原理
（一）電力電子器件基礎
雙向DC-DC電路的工作原理基于電力電子器件，如二極管、晶體管、絕緣柵雙極型晶體管（IGBT）等，通過控制這些器件的開關動作，實現直流電的雙向傳輸。其核心機制在于精確調控開關器件的通斷時間，從而調節輸出電壓和電流的大小與方向，確保電能高效、穩定地在兩個方向之間流動。
（二）雙向DC-DC電路構造與運行模式
該電路能夠在保持輸入、輸出電壓極性恒定的前提下，通過改變電流方向，實現雙象限運行，即同時具備能量吸收與回饋的能力。主要由兩個MOSFET管和兩個二極管構成。通過控制MOSFET的開通與關斷，可改變輸出電流的方向，巧妙地利用輸入輸出端口，既能實現降壓功能，也能達成升壓效果，滿足不同應用場景下對電壓轉換的需求。

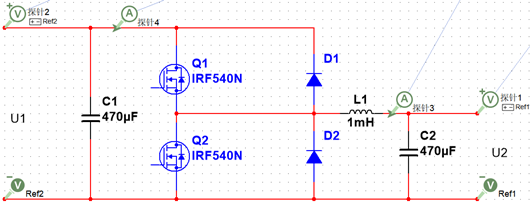

電路結構圖
電路結構圖
（三）工作模式詳解

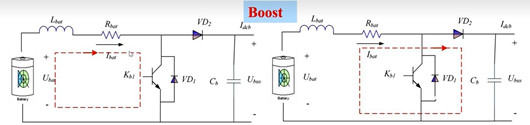

1.放電模式
在放電模式下，首先導通VD1并斷開VD2，使電感開始儲存能量。隨后，斷開VD1并導通VD2（需注意，VD2實際上也是具備雙向?qū)ㄌ匦缘腗OSFET，原電路圖中將其標識為二極管存在錯誤），由于電感電流的連續性特性，電感釋放所儲存的能量，形成閉合回路，對電容進行充電，從而實現電壓的升高。

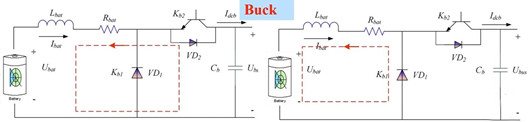

2.充電模式
充電模式的過程與放電模式類似但方向相反。首先導通VD2并斷開VD1，電容側向電感提供能量，使其儲存能量。之后，斷開VD2并導通VD1，電感電流同樣保持連續性，形成回路，將能量傳遞給電池，實現對電池的充電。
在實際應用中，通過兩個互補的脈沖寬度調制（PWM）信號精確控制MOSFET的開關動作，從而精準調節儲能電流的大小，實現電池的高效充放電過程，確保整個電路系統的穩定運行與能量的高效轉換。
