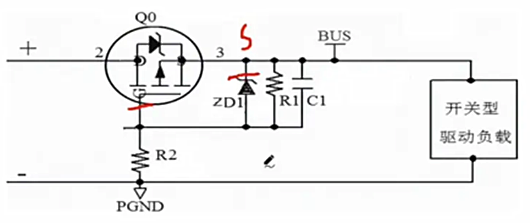

一、PMOS防反接電路
（一）關鍵元件作用
在PMOS管防反接電路里，柵極相連的兩個電阻主要發揮限流與保護功能。這兩個電阻的阻值需依據具體的電路設計要求選定，一般要結合PMOS管的特性和工作電壓來確定。
電路中配置的二極管為穩壓保護二極管，其核心作用是保障PMOS管柵源（GS）之間的電壓不會過高，防止因過壓而損壞MOS管。
（二）電路工作原理
進行電路分析時，PMOS管的導通與否與體二極管無關。對于MOS管而言，源極和漏極是相對的。就PMOS管來說，電壓較高的一端是源極（S），電壓較低的一端是漏極（D）。正常上電情況下，3腳電壓較高，此時3腳為源極（S），柵極（G）電壓比源極（S）低，PMOS管據此導通（圖中的D、S標注應予以調換）。

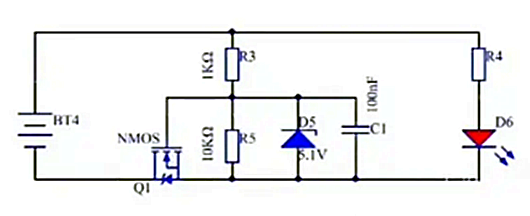

二、NMOS防反接電路
（一）工作狀態分析
正接情況：當電源正接時，Vg為2V，Vs為0V，此時DS之間導通，形成完整的回路。
反接情況：而當電源反接時，Vg為0V，Vs為5V，DS之間無法導通，無法形成有效的回路。
（二）原理闡述
該電路的原理是利用MOS管的體二極管效應來實現防反接功能。
（三）性能特點
優點：具備較小的導通電阻，通常只有幾毫歐，有助于減少電路中的能量損耗，提高電路的效率。
缺點：需要額外的外圍電路來驅動NMOS管，這在一定程度上增加了電路的復雜性和成本。
三、NMOS防反接電路的深化解析
（一）元件功能及電流路徑
電路中的D7為穩壓管，主要作用是防止輸入電源電壓超過MOS管的VGS最大電壓，避免因電源電壓過高而擊穿MOS管。當電源正確接入時，電流從Vin出發，流向負載，再經NMOS管流入GND。上電初期，由于NMOS管的體二極管存在，地回路通過體二極管接通，為電路提供初始電流路徑。隨后，當Vgs超過VGS門限電壓時，NMOS管完全導通，確保電路的正常運行。
（二）反接保護機制
一旦電源接反，體二極管將無法導通，同時Vgs電壓也不滿足要求，NMOS管因而無法導通。此時，電路中無電流回路，形成斷路狀態，負載停止工作，但也不會遭受損壞，圓滿實現保護功能。
（三）注意事項
在電路設計過程中，必須確保正常工作狀態下Vgs不要超過NMOS管的Vgs最大耐壓值。倘若存在超出風險，可在Vgs兩端并接一個穩壓管，以此防止MOS管被燒壞，增強電路的可靠性與安全性。
