一、基于3842驅動場效應管與358雙運放的三階段充電電路

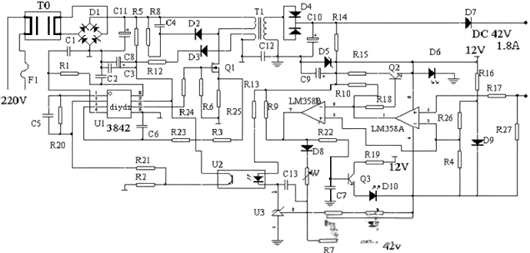

該電動車充電器電路巧妙融合3842驅動場效應管的單管開關電源架構與358雙運放，實現精準的三階段充電模式，滿足電動車電池高效、安全充電需求。

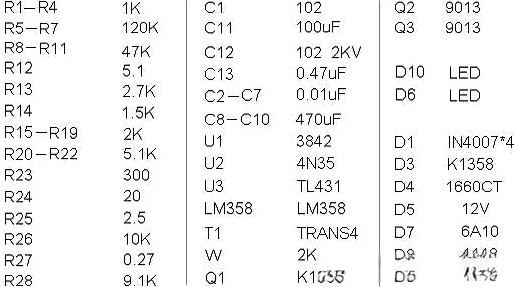

（一）電路核心元件及功能
交流輸入與初步濾波：220V交流電經由T0雙向濾波環節，有效抑制外界電磁干擾，保障后續電路穩定運行。隨后，D1將交流電整流為脈動直流，再經C11濾波處理，輸出約300V穩定直流電，為后續電路提供基礎電源。

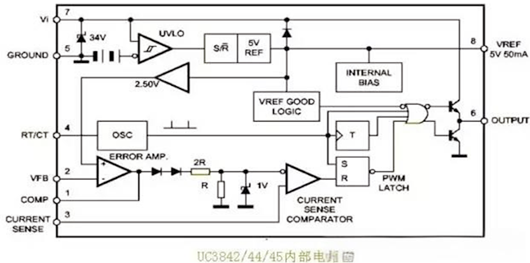

TL3842脈寬調制集成電路（U1）：作為電路核心，U1的5腳接電源負極，7腳接電源正極，6腳輸出脈沖信號直接驅動場效應管Q1（K1358）。其3腳設置最大電流限制，通過調節R25（2.5歐姆）阻值，可靈活調整充電器最大電流。2腳作為電壓反饋點，用于精準調控輸出電壓。4腳外接振蕩電阻R1和振蕩電容C1，構成振蕩電路，確保脈寬調制信號穩定輸出。
高頻脈沖變壓器（T1）：在電路中發揮關鍵作用，一是將高壓脈沖降壓為低壓脈沖，適配后續電路及電池充電需求；二是實現高壓隔離，保障使用安全；三是為UC3842提供穩定的工作電源。T1副線圈產生的感應電壓經D3、R12為U1供電，確保核心控制元件穩定運行。
整流與濾波：D4（16A60V）作為高頻整流管，與C10低壓濾波電容協同工作，確保電路輸出平穩直流。D5（12V穩壓二極管）維持穩定電壓輸出，為后續控制電路提供穩定的電源基礎。U3（TL431）作為精密基準電壓源，與U2（光耦合器4N35）配合，實現自動電壓調節功能，通過微調電阻W2，可精細化調整充電器輸出電壓，滿足不同電池的充電需求。
指示與保護：D10為電源指示燈，D6為充電指示燈，直觀反饋充電器工作狀態。R27（0.1歐姆，5W）作為電流取樣電阻，其阻值可調，用于設定充電器轉浮充的拐點電流，范圍在200-300mA之間，保障充電過程的精準控制與電池保護。
（二）電路工作流程
啟動階段：當C11上的300V電壓經T1加載到場效應管Q1時，U1被啟動并輸出方波脈沖，驅動Q1工作，開啟充電過程。
充電階段：正常充電時，R27上的電壓經R17加到LM358的第三腳，第一腳輸出高電壓。一方面迫使Q2導通，點亮D6充電指示燈；另一方面注入LM358的第六腳和第七腳，控制Q3的開關狀態和D10電源指示燈的亮滅。當電池電壓達到44.2V左右時，充電器進入恒壓充電階段，維持該電壓并逐漸減小電流。當電流減小到200mA-300mA時，充電器進入涓流充電階段，持續1-2小時后充電結束，完成三階段充電過程，確保電池充分、安全充電。
二、電動車充電器電路二（改進型）

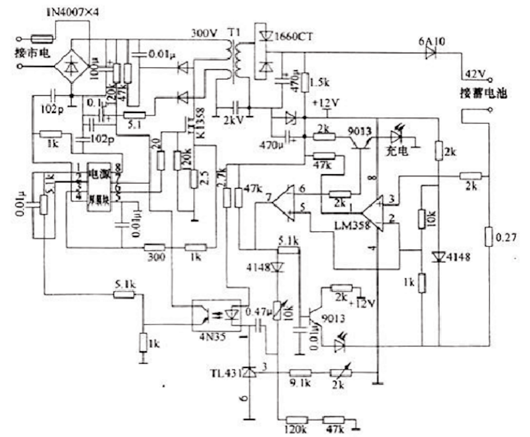

該充電器電路原理圖涵蓋整流濾波、高壓開關、電壓變換、恒流、恒壓及充電控制等關鍵部分，實現從220V市電到適配電動車電池的充電電壓的高效轉換。
（一）電路組成與功能
整流濾波：將輸入的220V市電電壓經整流濾波后轉變?yōu)橹绷?00V左右的電壓，為后續電路提供穩定的高壓直流電源。
高壓開關與電壓變換：通過開關管（受電源厚模塊控制）的快速接通和關斷，使300V直流電壓變成受控制的交流電壓。交流電壓通過開關變壓器耦合后，在其二次側產生低壓交流電，實現電壓的高效變換。
整流輸出與穩壓反饋：低壓交流電再通過二極管整流后輸出直流充電電壓。4N35光耦合器將二次電壓波動信號反饋給電源厚模塊，實現輸出電壓的穩定控制，確保充電過程的穩定與安全。
（二）電路優勢
采用開關電源作為充電器，具備顯著優勢。其能夠依據負載大小（即電池的充電需求），動態調整輸出功率，實現能源的高效利用，保護電池并節約能源，提升電動車充電器的整體性能與可靠性。
