          繼電器驅動電路,繼電器電路圖介紹
          一、24V 繼電器驅動電路與 RC 電路協同
          繼電器驅動電路

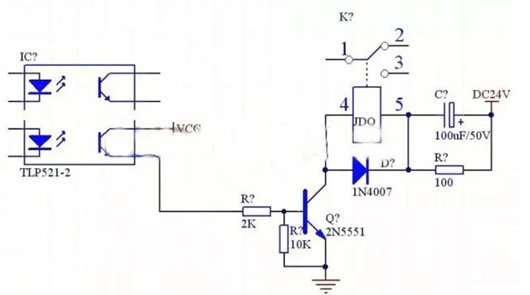

          觀察 24V 繼電器驅動電路,會發現繼電器與 RC 電路串聯。這種電路設計主要運用于繼電器額定工作電壓低于電源電壓的場景。當電路閉合瞬間,繼電器線圈因自感現象產生電動勢,這一電動勢會阻礙線圈中電流的正常增大,進而導致繼電器吸合時間延長。然而,通過串聯 RC 電路,便能有效縮短繼電器的吸合時間,使電路更快地達到穩定工作狀態,提升系統的響應速度和工作效率。
          二、低壓繼電器驅動電路:IC 芯片的巧妙應用

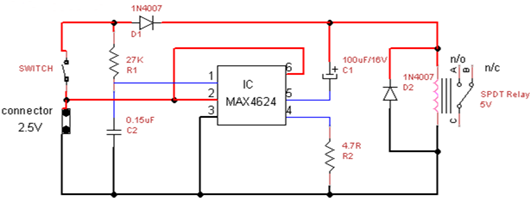

          低壓繼電器驅動電路采用了 MAX4624 IC 芯片進行構建。MAX4624 是一款低壓、單電源 SPDT 模擬開關,具有精度高、控制性能強的特點。在這個電路中,2.5V 電源負責驅動 5V 繼電器器件,實現了低電壓對高電壓繼電器的有效控制,拓展了繼電器的應用范圍和靈活性。
          繼電器驅動電路
          電源源與繼電器以及 MAX4624 IC 的電源引腳 2 和 6 相連接,為整個電路提供穩定的能量供給。數字控制輸入引腳則通過 R1 和 C1 元件與模擬開關公共引腳 5 相連,構成一個精巧的控制網絡。當開關閉合時,R1 和 C1 元件依據其自身參數值產生定時信號,該信號作為數字控制輸入,精準地控制開關的通斷,進而驅動繼電器的動作。
          三、繼電器模塊電路:靈活多變的控制樞紐
          繼電器驅動電路

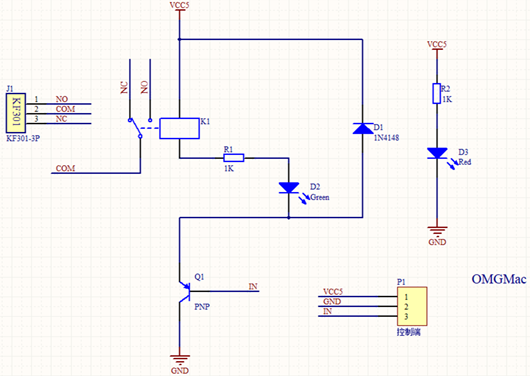

          繼電器模塊電路設計精妙,各個部分功能明確且相互協作,構成一個靈活多變的控制樞紐。
          首先是 J1 的 3P 接口,這個接口用于連接被控電路,即需要通過繼電器進行控制的電路終端。COM 端作為公共端,連接到被控電路的一部分,而另一部分則根據實際需求選擇連接到 NO(常開)或 NC(常閉)端子。這種靈活的連接方式決定了繼電器未上電時是處于“常閉狀態”還是“常開狀態”。
          例如,若被控電路連接到常開端,在未通電時,電路處于斷開狀態;當控制電路使繼電器的磁鐵通電后,銜鐵吸合或反彈,實現從常閉到常開的轉變,從而使被控電路閉合形成回路,達成小電流對大電流的有效控制,充分體現了繼電器以小控大、精準調控的優勢。
          中間部分為控制電路,通過三極管的開關作用,實現整個回路(從 VCC5 到 GND)的閉合與斷開,進而控制繼電器磁鐵的通電與斷電。其中,D2_LED 作為指示燈,用于直觀地提示繼電器是否吸合,方便操作人員實時了解設備運行狀態;D1 二極管則起到了關鍵的保護作用,防止在三極管不導通時形成回路,避免元器件被感應電壓擊穿損壞,保障了整個電路的穩定性和可靠性。
          最后,在電路的右側,D3_LED 作為電源指示燈,為操作人員提供了直觀的電源狀態信息,便于快速判斷模塊是否上電。而控制端 P1 同樣采用 3P 端子,分別提供模塊的電源、地以及控制輸入 IN 部分,構成了整個繼電器模塊電路的完整控制接口。
