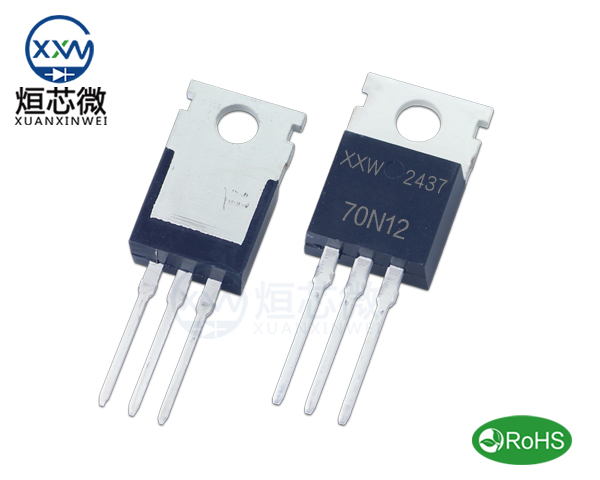

70N12場效應管參數,70N12規格書,70N12引腳圖,70N12中文資料pdf代替
70N12 TO-220封裝參數：點擊查看
70N12場效應管參數具體如下：
封裝類型：TO-220
極性：N溝道
極性：N溝道
漏極電流：70A
功率耗散：85W
柵極源極擊穿電壓：±20V
擊穿電壓：120V
存儲溫度：-55℃~+150℃
引腳數：3Pin
導通電阻ID=84A,VGS=10V：Typ 10mΩ Max 12.5mΩ
導通電阻ID=84A,VGS=4.5V：Typ 11.5mΩ Max 15mΩ
導通電阻ID=84A,VGS=4.5V：Typ 11.5mΩ Max 15mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
70N12場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，70N12廣泛應用于以下領域：
電源管理：70N12可用于開關電源的開關控制部分，提高電源轉換效率。
信號放大：在信號放大電路中，70N12通過其高性能和可調控的電流特性，實現對信號的精準放大。
電機驅動：適用于低電壓、低電流的小型伺服電機控制或功率MOSFET門驅動器。
邏輯電路：70N12可用于實現數字邏輯功能，如與、或、非等邏輯門。
負載驅動：70N12可用于驅動小功率負載，如繼電器、LED等。
70N12場效應管 TO-220封裝尺寸：
